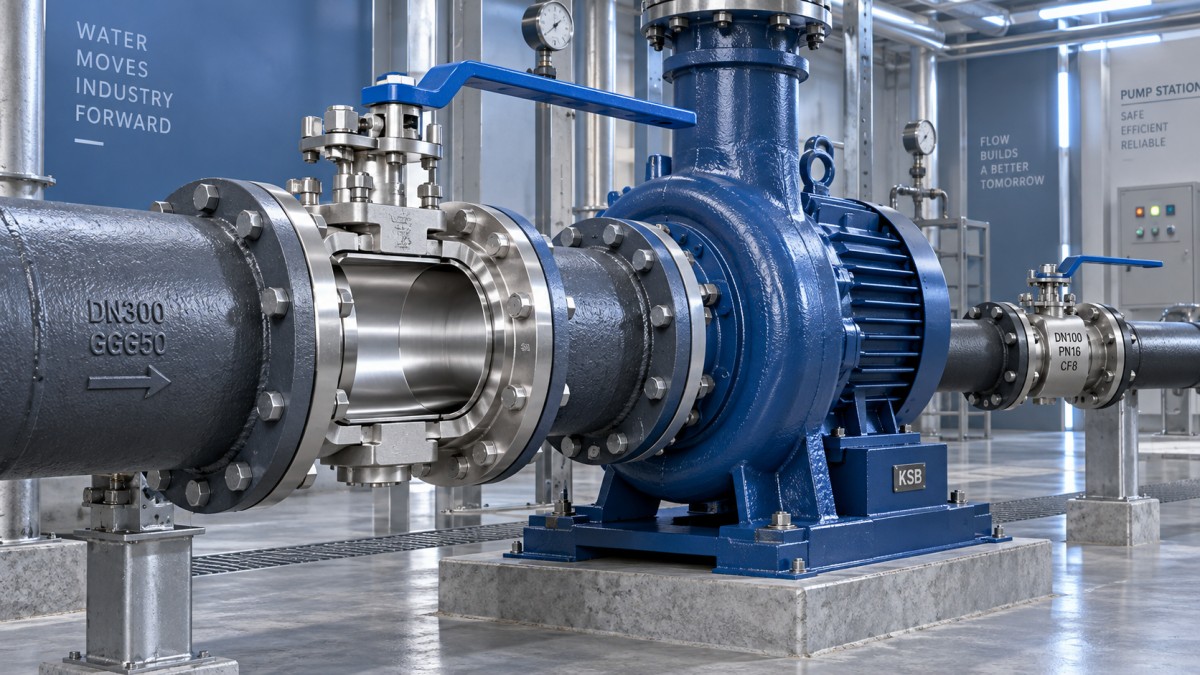

Como o projeto da passagem da válvula de esfera influencia a perda de pressão e o consumo de energia da bomba

Uma válvula de esfera pode parecer um simples dispositivo de isolamento, mas a geometria do seu orifício pode alterar significativamente o comportamento hidráulico de uma tubulação bombeada. A diferença é mais evidente quando uma válvula é subdimensionada, instalada em uma aplicação de alto fluxo ou mantida em um sistema no qual os custos operacionais da bomba são relevantes durante muitas horas de operação.

Para os operadores, a regra prática é simples: uma válvula de esfera de passagem plena geralmente gera menor perda de pressão do que um projeto de passagem reduzida com o mesmo tamanho nominal de tubo. Essa menor resistência pode reduzir a altura manométrica que a bomba precisa superar. No entanto, isso não justifica automaticamente a especificação de válvulas de passagem plena em todos os locais. Vazão, velocidade, diâmetro do tubo, função da válvula, altura manométrica disponível da bomba e requisitos de manutenção influenciam se a área adicional do orifício produz um benefício operacional significativo.

Por que o diâmetro do orifício altera a queda de pressão

A queda de pressão ocorre sempre que o fluido passa por uma restrição, muda de direção, acelera ou encontra resistência nas superfícies internas. Em uma válvula de esfera, a restrição mais importante é a relação entre o orifício da válvula e o diâmetro interno do tubo conectado.

Uma válvula de passagem plena possui um orifício próximo à área interna de escoamento do tubo. Quando totalmente aberta, o percurso do fluido é comparativamente direto, de modo que há menor contração e expansão do fluxo. Uma válvula de passagem reduzida possui uma abertura menor que o tubo adjacente. O fluido acelera ao entrar no orifício mais estreito e desacelera ao sair. Ambas as transições acrescentam turbulência e perda de energia.

A perda de pressão não é determinada apenas pelo tamanho do orifício. Ela aumenta acentuadamente à medida que a velocidade do fluxo aumenta, razão pela qual uma redução moderada na abertura pode ter um efeito maior do que o esperado em aplicações de alto fluxo. Uma válvula de passagem reduzida que apresenta desempenho aceitável em uma linha de ramal intermitente pode se tornar uma fonte persistente de perda de carga em uma linha principal bombeada continuamente.

Em sistemas de tubos de ferro dúctil, essa distinção merece atenção porque o próprio tubo é frequentemente selecionado para o transporte durável e de longo prazo de água ou fluidos. Se a linha for cuidadosamente dimensionada, mas uma válvula restritiva for instalada em um ponto de controle principal, parte do desempenho hidráulico esperado será perdida na válvula.

Projetos de passagem plena e de passagem reduzida atendem a diferentes aplicações

As válvulas de esfera de passagem plena são geralmente a melhor escolha hidráulica quando a capacidade de fluxo e a energia da bomba são importantes. Elas são normalmente adequadas para isolamento de linhas principais, linhas de descarga de bombas, linhas de transferência, desvios que devem conduzir fluxo substancial e locais onde a válvula pode permanecer aberta por longos períodos.

Os projetos de passagem reduzida ainda podem ser adequados quando dimensões compactas, menor custo inicial ou menor demanda de fluxo têm prioridade. Podem ser apropriados para pequenas conexões de serviço, linhas auxiliares, linhas químicas ou de utilidades de baixo fluxo e instalações nas quais a bomba dispõe de ampla altura manométrica disponível e a válvula não constitui um gargalo significativo.

Os termos podem ser enganosos se forem tratados como absolutos. Uma válvula de “passagem plena” deve ser verificada em relação ao diâmetro interno real do tubo, especialmente quando a espessura da parede, o revestimento, o tipo de conexão de extremidade ou a classe do tubo afetam a área de fluxo disponível. O tamanho nominal, por si só, não comprova que a válvula aberta ofereça uma passagem lisa e de área total.

Energia da bomba: a válvula é uma parte da curva do sistema

As bombas consomem energia para produzir vazão e altura manométrica. Toda fonte de atrito ou resistência localizada contribui para a exigência de altura manométrica do sistema. Se uma válvula de esfera tiver um orifício menor, a bomba poderá precisar operar com uma altura manométrica mais elevada para a mesma vazão desejada. Dependendo da curva da bomba e do método de controle, isso pode aumentar a demanda de potência, reduzir a vazão fornecida ou deslocar a bomba para fora de sua faixa operacional preferencial.

O efeito energético deve ser avaliado no nível do sistema. Uma válvula de passagem reduzida em uma tubulação longa e de grande diâmetro pode ter influência limitada, pois o atrito do tubo, a diferença de elevação, filtros, medidores, curvas e outros acessórios predominam na altura manométrica total. Várias válvulas restritivas em série, ou uma única válvula próxima à descarga da bomba, podem ser mais significativas.

O bombeamento com velocidade variável torna a avaliação mais importante. Quando um sistema de controle tenta manter a vazão ou a pressão, a resistência adicional pode fazer a bomba operar em uma velocidade mais alta. Essa resposta pode aumentar o consumo de eletricidade e alterar as condições de ruído, vibração e desgaste. Em sistemas de velocidade fixa, a mesma resistência pode, em vez disso, reduzir a vazão, o que pode afetar o enchimento, a lavagem, o fornecimento ao processo ou a estabilidade da pressão a jusante.

Os operadores devem evitar presumir que um orifício maior sempre proporciona uma economia de energia proporcional. A pergunta útil é: quanto da altura manométrica diferencial total é atribuível a esta válvula na faixa de vazão esperada? Um cálculo hidráulico usando o coeficiente de vazão ou o coeficiente de perda publicado da válvula fornece uma resposta mais defensável do que selecionar pelo tamanho nominal ou pela aparência visual do orifício.

Verifique a válvula na vazão operacional, não apenas na vazão de projeto

A seleção da válvula geralmente começa com uma vazão máxima de projeto, mas os sistemas de bombeamento raramente permanecem em uma única condição. Uma válvula pode ser totalmente aceitável na vazão diária normal e tornar-se restritiva apenas durante transferências de pico, operação de desvio de emergência ou lavagem. Por outro lado, especificar uma grande válvula de passagem plena para uma linha que normalmente opera com baixo fluxo pode proporcionar pouco benefício mensurável.

Para uma comparação útil, operadores e projetistas devem identificar:

• O fluido real, incluindo temperatura, teor de sólidos, viscosidade e qualquer tendência à deposição de material.
• As vazões normal, mínima e máxima, em vez de um único valor nominal de vazão.
• O diâmetro interno do tubo e a condição do revestimento no local da válvula.
• A curva da bomba, o ponto de operação e a margem de pressão disponível.
• Se a válvula é estritamente para isolamento ou se deve permitir limpeza, drenagem, desvio ou operação temporária de alto fluxo.
• O coeficiente de vazão, a classificação de pressão e as dimensões do orifício declarados pelo fabricante para o modelo exato da válvula.

O serviço com água pode tolerar uma comparação relativamente simples. Fluidos que contêm sólidos suspensos, material fibroso, incrustações ou partículas abrasivas exigem uma análise mais ampla. Uma abertura estreita pode aumentar a velocidade e o desgaste local. Depósitos próximos à transição do orifício podem reduzir ainda mais a área efetiva ao longo do tempo. Nesses casos, uma configuração de passagem plena pode favorecer tanto o desempenho hidráulico quanto a passagem mais fácil de detritos, embora o material da sede e a construção da válvula ainda precisem ser compatíveis com a aplicação.

Não confunda baixa queda de pressão com uma seleção completa da válvula

Um orifício de baixa perda não resolve todos os riscos operacionais. As válvulas de esfera normalmente destinam-se ao isolamento em posição aberta ou fechada, salvo quando o projeto específico da válvula for classificado e selecionado para estrangulamento. Usar uma válvula de esfera de isolamento padrão parcialmente aberta para regular o fluxo pode criar alta velocidade local na sede, controle instável, erosão, ruído e danos prematuros. A vantagem do orifício aberto aplica-se principalmente quando a válvula está totalmente aberta.

O acionamento também é importante. Uma válvula corretamente dimensionada do ponto de vista hidráulico, mas que não consegue alcançar de forma confiável a posição totalmente aberta, pode impor mais resistência do que o esperado. Os operadores devem verificar os batentes de curso, o torque do atuador, a indicação de posição e o efeito da pressão diferencial na operação. Verificações funcionais periódicas são particularmente úteis em válvulas de isolamento ou desvio de emergência pouco utilizadas.

Os detalhes de instalação também podem reduzir o benefício de uma válvula de passagem plena. Reduções abruptas imediatamente a montante ou a jusante, material de junta saliente, flanges mal alinhados ou um filtro gravemente obstruído podem criar perdas que excedem a contribuição da própria válvula. A válvula deve ser avaliada como parte do conjunto local, e não como um item isolado de catálogo.

Onde isso é relevante em instalações de tubos de ferro dúctil

As redes de tubos de ferro dúctil frequentemente incluem linhas principais enterradas, estações de bombeamento, câmaras de válvulas, conexões de ramal e estruturas de acesso. Em pontos de isolamento importantes, o orifício selecionado deve atender à aplicação prevista da tubulação durante toda a vida útil da instalação, incluindo condições ocasionais de alto fluxo. Uma câmara de válvulas também precisa de acesso prático para operação e inspeção; componentes como umaTampa de poço de visita em ferro dúctil8 podem fazer parte dessa disposição de acesso, mas a seleção da tampa não substitui a consideração adequada da localização da válvula, do espaço livre para operação e da drenagem.

Para uma linha principal de ferro dúctil bombeada, o isolamento por passagem plena costuma ser mais fácil de justificar quando a válvula está próxima à descarga da bomba, em uma rota de transferência crítica ou em uma linha com pressão disponível limitada. Válvulas de passagem reduzida podem continuar adequadas em ramais menores quando os cálculos mostram que a perda adicional não compromete o serviço necessário.

A decisão adequada baseia-se na perda de pressão calculada na faixa de operação esperada e, em seguida, é verificada em relação à curva da bomba e à finalidade operacional da válvula. O projeto do orifício é um detalhe de especificação relativamente pequeno em uma ficha técnica, mas, em uma tubulação bombeada, pode influenciar a confiabilidade do fluxo e o uso de energia durante todo o período em que a válvula permanecer em serviço.
