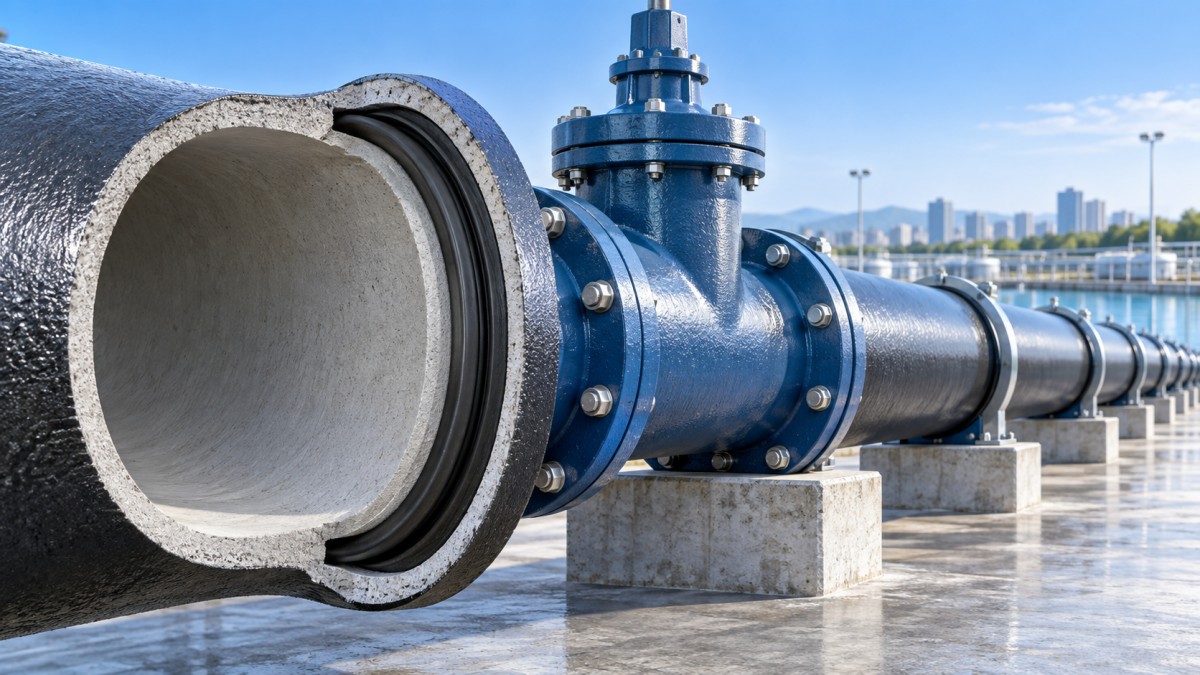

Verificações de conformidade com água potável para sistemas municipais de tubos de ferro dúctil

A conformidade com água potável para sistemas municipais de tubulações de ferro dúctil começa com uma cadeia controlada de evidências: o corpo do tubo, o revestimento interno, o revestimento externo, as conexões, as juntas de vedação, as válvulas, as condições de armazenamento e os registros de instalação devem todos atender à aplicação pretendida de água potável. Um tubo pode atender aos requisitos dimensionais e de pressão e ainda assim gerar uma preocupação relacionada à água potável devido a um revestimento inadequado, armazenamento contaminado de juntas, revestimento danificado ou material de reparo não verificado.

ParaTubos de Ferro Dúctil para Projetos Municipais de Água, a conformidade deve ser avaliada como uma condição do sistema, e não como um documento anexado a uma remessa. A documentação do produto estabelece o ponto de partida, mas a inspeção de recebimento e os controles de instalação determinam se os materiais permanecem adequados antes de a rede entrar em operação.

Comece pelas superfícies em contato com a água

As superfícies internas em contato com água potável exigem a análise mais rigorosa. Para tubos de ferro dúctil com revestimento de argamassa de cimento, inspecione o revestimento quanto à continuidade, condição de cura, aderência e danos nas extremidades cortadas, pontas lisas e seções modificadas em campo. Um revestimento com boa aparência ainda pode ser inadequado se tiver sido contaminado por combustível, óleo, solo, água estagnada ou compostos de reparo não aprovados durante o transporte ou manuseio.

Pequenos defeitos não devem ser avaliados apenas pela aparência. Uma marca superficial pouco profunda pode estar limitada à face do revestimento, enquanto uma fissura que atinge o substrato metálico gera uma preocupação diferente. O método de reparo deve ser compatível com o sistema de revestimento e a condição de serviço. Aplicar um revestimento ou argamassa genérica sem confirmar sua compatibilidade com água potável pode introduzir uma lacuna de conformidade evitável, mesmo quando o reparo restaura uma superfície lisa.

Quando o tubo possuir um revestimento interno alternativo, confirme que a designação do revestimento corresponde à química da água de projeto e ao regime de desinfecção. A química da água afeta mais do que o comportamento de corrosão. Parâmetros como pH, alcalinidade, residual de desinfetante, temperatura e tempo de estagnação podem influenciar a estabilidade do revestimento, a condição da superfície e o comportamento de liberação dos materiais em contato com a água. Um revestimento adequado para um determinado perfil de tratamento e operação não deve ser presumido como adequado para todos os abastecimentos municipais.

A documentação deve identificar o material entregue

Registros de fábrica, declarações de materiais, registros de revestimento, informações sobre juntas de vedação e marcas de rastreabilidade devem estar vinculados ao tubo, conexão ou acessório efetivamente recebido. A documentação em nível de lote perde valor quando os números de lote não podem ser associados às unidades individuais de entrega ou quando estoques mistos são descarregados sem segregação.

A rastreabilidade é especialmente importante para conexões e juntas de vedação de borracha, pois elas frequentemente são desembaladas, armazenadas separadamente e introduzidas posteriormente na sequência de instalação. Uma junta com o tamanho nominal correto não é automaticamente a junta correta para serviço de água potável. Verifique sua aplicação declarada, identificação do material, condição de armazenamento e compatibilidade com a geometria da junta. Anéis expostos à luz solar direta, produtos derivados de petróleo, calor excessivo ou deformação durante o armazenamento devem ser isolados até que sua condição seja avaliada.

A análise também deve distinguir entre documentos que tratam do desempenho mecânico e aqueles que tratam do contato com água potável. Registros de classe de pressão, resistência à tração e ensaios hidrostáticos não estabelecem, por si só, que todos os materiais em contato com a água sejam adequados. Por outro lado, uma declaração de adequação para água potável não substitui a confirmação da espessura da parede, das dimensões das juntas ou da capacidade de pressão.

Os revestimentos protegem o tubo, mas podem criar pontos cegos na inspeção

Os revestimentos externos normalmente não são superfícies de contato com água potável, mas sua condição continua relevante para a confiabilidade da água potável. Danos por corrosão que evoluem para perda de espessura da parede ou problemas nas juntas podem provocar vazamentos, instabilidade de pressão e condições que aumentam a possibilidade de infiltração de solo ou água subterrânea ao redor. A relação com a conformidade é indireta, mas real.

Inspecione os danos ao revestimento considerando sua localização. Danos no corpo do tubo podem ser reparáveis conforme o procedimento de campo especificado; danos em uma bolsa, ponta lisa, área de restrição de junta ou interface de conexão podem afetar a montagem ou deixar uma zona difícil de proteger. Revestimento solto, partículas abrasivas incrustadas, umidade retida sob o envolvimento e materiais de retoque não aprovados exigem mais atenção do que abrasão superficial em uma seção acessível do corpo do tubo.

Não confunda um revestimento externo visualmente contínuo com proteção anticorrosiva adequada ao ambiente instalado. A resistividade do solo, a umidade, os cloretos, a exposição a correntes parasitas e o sistema de proteção selecionado afetam o resultado. Essas condições do local devem constar no registro de instalação, pois explicam por que uma entrega aparentemente aceitável pode exigir proteção adicional ou uma decisão de reparo diferente.

A integridade das juntas é um ponto de controle para água potável

As juntas municipais de ferro dúctil são projetadas para vedar sob condições definidas de geometria, limpeza, lubrificação e inserção. Sujeira no assento da junta, anel instalado incorretamente, excesso de lubrificante, ponta lisa danificada ou profundidade de inserção fora da faixa marcada podem criar um caminho de vazamento ou reduzir a confiabilidade da junta. O problema pode permanecer oculto até o ensaio de pressão, o movimento do reaterro ou um transiente de pressão posterior.

A seleção do lubrificante requer a mesma disciplina da seleção da junta de vedação. O produto usado durante a montagem deve ser adequado ao sistema de junta e à aplicação de água potável. A substituição por graxa, óleo ou composto de montagem de uso geral disponível pode danificar componentes elastoméricos ou introduzir substâncias que não devem estar no ambiente de contato com a água.

Nas conexões que envolvem válvulas, conexões, juntas restringidas ou transições para outros materiais de tubulação, confirme a interface em vez de confiar apenas no diâmetro nominal. Padrões de parafusos, faces de flanges, tipo de junta, componentes de restrição e práticas de torque devem corresponder à montagem real. Uma conexão nominalmente compatível pode falhar quando as normas dos componentes, as classificações de pressão ou as configurações das faces diferem.

Uma configuração de derivação que inclua umaVálvula de 3 Vias Verdadeira Totalmente Encapsulada deve ser analisada como parte do conjunto hidráulico e higiênico completo. Confirme o percurso de fluxo da válvula, as interfaces de vedação, as conexões de extremidade e os requisitos acessíveis de limpeza ou comissionamento em relação ao projeto de sistema aprovado. O encapsulamento não elimina a necessidade de verificar os materiais e cavidades que entrarão em contato com água potável.

A inspeção de recebimento deve separar danos de transporte de problemas de fabricação

Inspecione cada entrega antes que ela seja misturada ao estoque aceito. Verifique as extremidades dos tubos quanto a lascas, fissuras, deformação, danos ao revestimento interno, materiais estranhos e acúmulo de umidade. Examine as conexões quanto a faces danificadas, cobertura incompleta de revestimento nas superfícies funcionais e marcas de impacto ao redor de flanges ou bolsas. A embalagem deve proteger as juntas de vedação contra exposição ultravioleta e contaminação, mas a embalagem por si só não comprova que o conteúdo permaneça limpo e sem danos.

• Identificação do tubo: registre as marcações que vinculam cada grupo de tubos ao seu diâmetro, classe, revestimento interno, revestimento externo e rastreabilidade de produção.
• Limpeza: rejeite ou coloque em quarentena componentes que contenham solo, matéria animal, resíduos oleosos, detritos soltos ou água acumulada que não possam ser removidos conforme o procedimento de limpeza aprovado.
• Proteção das extremidades: confirme que tampas ou plugues permaneceram instalados onde especificado; a ausência de proteção é um motivo para inspeção interna, e não uma conclusão automática de que o tubo está inutilizável.
• Segregação: mantenha os componentes aceitos para água potável afastados de materiais não potáveis, áreas de corte, armazenamento de combustível e compostos de reparo até a instalação.

Cortes e reparos em campo exigem critérios explícitos de aceitação

Os cortes em campo removem superfícies preparadas na fábrica e podem expor metal nu ou interromper o revestimento interno. O corte deve ser suficientemente perpendicular para a conexão selecionada, completamente limpo e tratado por meio de um método aprovado para o sistema de tubulação. Pó de esmerilhamento e limalhas metálicas não devem permanecer dentro do tubo. Antes de fechar a junta, inspecione o interior sob iluminação adequada, em vez de presumir que a lavagem removerá todos os detritos.

Os registros de reparo devem indicar o local, o tipo de defeito, o material utilizado, a preparação da superfície, as condições de cura quando aplicável e o resultado da inspeção. Esse nível de detalhe é importante quando os reparos ocorrem em diversos pontos de um projeto. Sem ele, investigações posteriores não podem distinguir entre uma condição de fábrica, dano de manuseio e um reparo aplicado em campo.

O comissionamento confirma o sistema montado, e não apenas os componentes

O ensaio de pressão demonstra o desempenho estrutural e das juntas conforme o procedimento aprovado, mas não substitui a limpeza, a lavagem, a desinfecção e a verificação da qualidade da água quando estas são exigidas. Essas atividades têm finalidades diferentes. Um sistema pode ser aprovado no ensaio de pressão enquanto ainda retém detritos de construção, água estagnada ou condições de desinfetante que exigem controle adicional antes que a linha entre em serviço de água potável.

Extremidades sem saída, desvios temporários, câmaras de válvulas, conexões de derivação e seções com conclusão retardada merecem atenção especial, pois podem reter água ou detritos por mais tempo do que o trecho principal. Sequencie o trabalho de comissionamento de modo que os materiais temporários sejam removidos, as conexões sejam finalizadas, as rotas de lavagem sejam estabelecidas e os pontos de amostragem representem a água que entrará em operação.

O arquivo final de aceitação deve preservar a ligação entre materiais aprovados, observações de recebimento, modificações em campo, registros de ensaio, documentação de limpeza e desinfecção e quaisquer ações corretivas pendentes. Esse registro apoia futuras decisões de manutenção e fornece uma base defensável para confirmar que a tubulação de ferro dúctil foi instalada como um sistema de água potável, e não apenas montada como uma tubulação de pressão.
