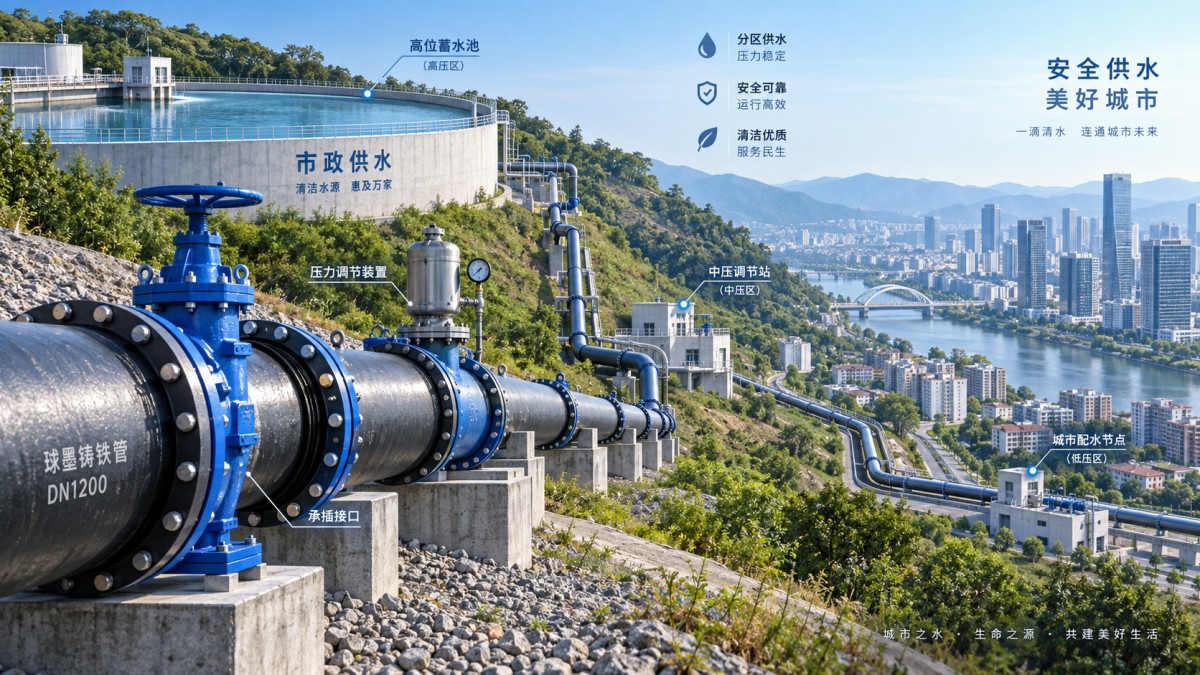

Dimensionamento de Tubos de Ferro Dúctil para Demanda de Água Municipal e Zonas de Pressão

Dimensionamento de Tubos de Ferro Dúctil para a Demanda Municipal de Água e Zonas de Pressão

O dimensionamento correto de tubos de ferro dúctil é fundamental para manter um fluxo confiável, controlar a pressão e reduzir os riscos ao longo do ciclo de vida nos sistemas municipais de abastecimento de água.

Para gerentes de projeto, os Tubos de Ferro Dúctil para Projetos Municipais de Água devem ser selecionados com base em previsões de demanda, requisitos das zonas de pressão, variações de elevação, condições de transiente, restrições de instalação e prioridades operacionais de longo prazo.

Comece pelas Decisões que Determinam o Diâmetro do Tubo

O diâmetro correto não é simplesmente o maior tubo acessível ou o menor tamanho que atende a um cálculo preliminar de vazão.

As equipes de projeto devem começar definindo os resultados de serviço exigidos pelo sistema: demanda diária, demanda de pico, vazão para combate a incêndio, consistência da pressão, qualidade da água, capacidade de expansão e custos operacionais aceitáveis.

Para redes municipais, a demanda média fornece apenas um ponto de partida. O projeto também deve considerar o consumo na hora de pico, a variação sazonal da população, a demanda comercial, os usuários institucionais e os requisitos de fornecimento de emergência.

Os gerentes de projeto devem confirmar se a tubulação é uma adutora de transporte, uma rede de distribuição, uma alimentação de zona de pressão, uma conexão de reservatório ou uma linha de abastecimento para proteção contra incêndio.

Cada aplicação possui diferentes prioridades hidráulicas. Uma adutora de transporte pode priorizar o volume fornecido, enquanto uma linha de distribuição pode exigir pressão equilibrada e conexões de serviço locais confiáveis.

Uma análise prática do projeto deve documentar claramente as premissas de demanda. Isso evita disputas posteriores quando o diâmetro de um tubo parece superdimensionado, subdimensionado ou incompatível com o desenvolvimento previsto.

A demanda futura deve ser avaliada de forma realista. O superdimensionamento sem uma base de crescimento confiável pode criar baixas velocidades, maior risco de estagnação e despesas de capital desnecessárias.

Por outro lado, selecionar um diâmetro com base apenas no consumo atual pode exigir adutoras paralelas dispendiosas, alterações no bombeamento ou a reabilitação da rede antes do esperado.

Calcule os Requisitos de Vazão Antes de Selecionar o Diâmetro Nominal

O dimensionamento hidráulico normalmente começa com a vazão de projeto necessária. Esse valor deve refletir a função específica da tubulação, e não uma margem municipal genérica.

Para redes de distribuição, os engenheiros frequentemente avaliam a demanda média diária, a demanda máxima diária e a demanda na hora de pico. Os requisitos de vazão para combate a incêndio podem ser determinantes em distritos industriais, áreas residenciais densas ou instalações críticas.

Para adutoras principais, a vazão necessária pode basear-se em ciclos de enchimento de reservatórios, produção de estações de tratamento, transferências de interconexão ou abastecimento planejado para zonas de pressão em desenvolvimento.

As metas de velocidade devem ser consideradas juntamente com a vazão. Velocidade excessiva aumenta a perda de carga, o consumo de energia, o ruído, a exposição a transientes e o desgaste em conexões, válvulas e curvas.

Velocidade muito baixa também pode ser indesejável, especialmente quando o tempo de permanência da água, a deposição de sedimentos ou o gerenciamento do residual de cloro afetam a qualidade do serviço.

Portanto, o diâmetro final deve ser verificado em vários cenários operacionais. Estes incluem demanda normal, demanda de pico, baixa demanda, vazão para combate a incêndio, falha de bomba e condições alternativas de abastecimento.

Para Tubos de Ferro Dúctil para Projetos Municipais de Água, essa abordagem com múltiplos cenários oferece aos tomadores de decisão uma base mais confiável do que um único cálculo em regime permanente.

O software de modelagem hidráulica pode ajudar a comparar alternativas, mas seus resultados são tão confiáveis quanto os dados de demanda, o levantamento de elevação, as premissas de rugosidade e as condições de contorno fornecidas.

Projete Zonas de Pressão com Base na Elevação Real e nas Condições Operacionais

O planejamento de zonas de pressão é frequentemente o fator que determina se uma classe de tubo, uma configuração de válvulas ou uma adutora de abastecimento separada é adequada para um projeto municipal.

As diferenças de elevação podem criar variações substanciais de pressão estática. Uma tubulação que atende áreas baixas pode sofrer pressões muito superiores às medidas próximo a um reservatório elevado ou ao limite de atendimento.

Os gerentes de projeto devem solicitar um perfil de pressão ao longo do traçado, e não apenas um valor de pressão na origem ou no ponto final.

O perfil deve incluir níveis de reservatórios, pontos de operação das bombas, pontos altos, pontos baixos, conexões propostas, válvulas redutoras de pressão e futuras extensões de zona previstas.

A pressão estática, a pressão de trabalho e a pressão transiente são considerações de projeto diferentes. Um tubo que apresenta desempenho adequado durante a operação normal ainda pode estar exposto a riscos durante paradas ou manobras de válvulas.

Quando as zonas de pressão são separadas por válvulas redutoras de pressão, a equipe deve verificar a pressão mínima a jusante durante a vazão de pico e a pressão máxima a montante durante a baixa demanda.

Isso é particularmente importante quando o desenvolvimento futuro pode aumentar a faixa de elevação ou alterar o equilíbrio entre as zonas.

Limites claros entre zonas também melhoram as operações. Eles simplificam o gerenciamento de pressão, o monitoramento de vazamentos, a medição por distrito, o isolamento de emergência e a expansão gradual da rede.

Escolha a Classe de Espessura de Parede para Pressão, Cargas e Risco de Instalação

O diâmetro nominal por si só não define a adequação da tubulação. A classe de espessura de parede deve ser selecionada de acordo com a pressão interna, a margem para transientes, as cargas externas, as condições da vala e as práticas de instalação.

O tubo de ferro dúctil está disponível em classificações como K7, K8, K9, K12, C25, C30 e C40, dependendo das normas aplicáveis e dos requisitos do projeto.

Classificações de pressão mais altas não são automaticamente a escolha correta em todos os locais. A classe selecionada deve corresponder ao envelope real de projeto e às condições de risco documentadas.

As considerações sobre pressão interna incluem a pressão normal de operação, as condições de fechamento da bomba, o comportamento da válvula redutora de pressão e os níveis de transiente esperados devido a rápidas mudanças operacionais.

As considerações sobre cargas externas incluem profundidade de cobertura, carga de tráfego, travessias ferroviárias, base inadequada, largura da vala, escavação em rocha, água subterrânea e possíveis melhorias futuras da superfície.

A especificação do projeto também deve identificar os locais que exigem atenção especial. Eles podem incluir travessias de pontes, valas profundas, trechos de descarga de bombas de alta pressão e áreas propensas a recalques.

Como uma opção equilibrada, oTubo de Ferro Dúctil K9C40C30C25 pode ser avaliado em relação ao perfil de pressão do projeto, às condições de instalação e aos requisitos ISO, EN ou AWWA aplicáveis.

A resistência do material sustenta essa abordagem baseada em riscos. O ferro dúctil de grafita esferoidal normalmente oferece resistência à tração de pelo menos 420 MPa e limite de escoamento de pelo menos 300 MPa.

Inclua a Análise de Transientes Antes de Finalizar a Especificação

O transiente de pressão é um dos riscos mais negligenciados no dimensionamento de tubulações de água. Ele pode resultar de paradas de bombas, perda de energia, fechamento de válvulas, partidas de bombas ou mudanças rápidas de vazão.

Mesmo uma tubulação com pressão normal de operação moderada pode sofrer condições transientes prejudiciais se a resposta do sistema não for adequadamente avaliada.

A análise de transientes deve considerar o comprimento da tubulação, o perfil de elevação, a velocidade de escoamento, as características das bombas, o tempo de operação das válvulas, o desempenho das válvulas de ar e as medidas de proteção contra transientes disponíveis.

As válvulas de liberação de ar e de vácuo merecem atenção especial nos pontos altos. O dimensionamento ou posicionamento incorreto pode contribuir para a separação da coluna d'água, condições de vácuo ou recuperação de pressão prejudicial.

Os gerentes de projeto devem garantir que o estudo de transientes oriente tanto a seleção da classe de tubo quanto o projeto dos acessórios. Tratá-los como decisões separadas pode deixar vulnerabilidades críticas sem solução.

Onde a exposição a transientes for substancial, as opções podem incluir fechamento controlado de válvulas, vasos de surto, válvulas de retenção sem golpe, configurações de bypass, dispositivos de alívio de pressão ou estratégias de bombeamento ajustadas.

O custo dessas medidas deve ser avaliado em relação às possíveis consequências de ruptura de tubos, interrupção do serviço, danos às vias, reivindicações por danos materiais e trabalhos de reparo emergencial.

Avalie o Custo do Ciclo de Vida em Vez de Apenas o Preço de Compra

Os projetos municipais de abastecimento de água são normalmente avaliados ao longo de décadas de operação. Portanto, a seleção de tubos deve comparar o custo total instalado e do ciclo de vida, e não apenas o preço de compra do material.

Os elementos de custo relevantes incluem escavação, base de assentamento, transporte, execução de juntas, conexões, ancoragem, proteção contra corrosão, testes, restauração, manutenção, uso de energia e vida útil esperada.

Os sistemas de ferro dúctil podem oferecer valor operacional por meio de integridade estrutural, sistemas de juntas resistentes a vazamentos, compatibilidade com conexões e resistência sob cargas externas.

As configurações de junta ponta e bolsa também podem facilitar a instalação prática em campo, particularmente quando as condições do traçado exigem ajustes graduais de alinhamento ou projeto com juntas travadas.

Para solos agressivos ou condições incomuns de água subterrânea, o projeto deve avaliar antecipadamente os requisitos de proteção contra corrosão. Decisões tardias podem afetar as compras, os cronogramas de construção e o custo instalado.

A conformidade com especificações também é importante. Normas como ISO 2531, EN 545, EN 598 e AWWA C151/C150 fornecem referências importantes para dimensões, desempenho e expectativas de qualidade.

Ao comparar fornecedores, as equipes de projeto devem confirmar a faixa de DN disponível, os comprimentos padrão de tubo, as opções de revestimento, a qualidade dos anéis de vedação de borracha, os registros de testes e a rastreabilidade da documentação.

Crie uma Lista de Verificação de Aprovação Clara Antes da Aquisição

Antes de emitir os documentos de aquisição, consolide os resultados do modelo hidráulico, o perfil da zona de pressão, os resultados de transientes, os dados do solo, as restrições do traçado e a metodologia de construção em um único pacote de análise.

O pacote deve indicar os diâmetros exigidos, as classificações de pressão, as classes de espessura de parede, os tipos de juntas, os requisitos de revestimento interno e externo, as conexões, as válvulas, as obrigações de teste e os padrões de aceitação.

Ele também deve distinguir entre trechos padrão do traçado e locais excepcionais. Isso ajuda a evitar a sobre-especificação generalizada, mantendo proteção adequada onde os riscos são maiores.

Para tubos com diâmetros de DN80mm a DN2600mm, confirme que os comprimentos selecionados, como 5.5 m, 6 m ou comprimentos de corte específicos do projeto, são compatíveis com os planos de transporte e instalação.

As equipes de construção devem verificar a geometria da vala, o material de base de assentamento, os procedimentos de compactação, os locais de ancoragem e os requisitos de acesso antes do início da entrega dos tubos.

Por fim, assegure que o fornecedor possa atender ao cronograma e aos controles de qualidade exigidos. A capacidade de fabricação deve abranger tubos, conexões, anéis de vedação, inspeção e documentação rastreável de conformidade.

Conclusão: Dimensione para Todo o Envelope Operacional

O dimensionamento bem-sucedido de tubulações municipais combina previsão de demanda, cálculos hidráulicos, planejamento de zonas de pressão, controle de transientes, avaliação estrutural e análise de custo do ciclo de vida em uma decisão coordenada.

Para gerentes de projeto, a especificação mais sólida é aquela que explica por que cada diâmetro e classe de pressão é exigido sob condições operacionais presentes e futuras realistas.

Os Tubos de Ferro Dúctil para Projetos Municipais de Água proporcionam o maior valor quando correspondem ao envelope operacional completo, em vez de serem selecionados apenas com base na vazão nominal.

Ao documentar as premissas antecipadamente e verificar condições excepcionais antes da aquisição, as equipes podem reduzir ordens de alteração, melhorar a confiabilidade da rede e proteger o investimento municipal de longo prazo.
