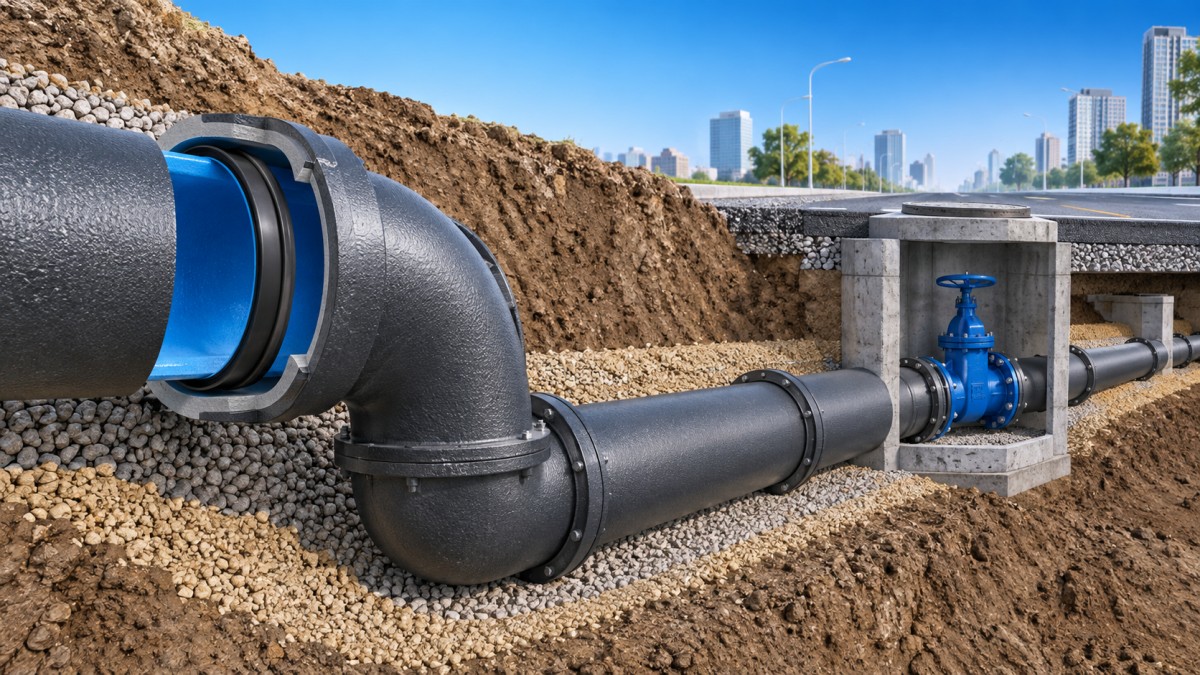

Como o tubo de ferro dúctil promove uma distribuição municipal de água confiável

A Distribuição Confiável Começa com o Sistema de Tubulações, Não com a Estação de Bombeamento

As redes municipais de abastecimento de água permanecem confiáveis quando a tubulação consegue suportar variações de pressão, movimentação do solo, variações na instalação e décadas de operação enterrada sem perder a integridade das juntas. O tubo de ferro dúctil é amplamente selecionado para essas condições porque o comportamento do seu material combina alta resistência à carga com ductilidade útil. O resultado é um sistema de tubulação sob pressão adequado para adutoras, linhas de distribuição, conexões de estações de bombeamento e obras de reabilitação em que a interrupção do serviço é difícil de aceitar.

Para uma rede municipal, o desempenho da tubulação não pode ser avaliado apenas pela resistência da parede. Uma linha pode utilizar um corpo de tubo resistente e ainda apresentar vazamentos ou problemas operacionais se as juntas, o leito de assentamento, a contenção de empuxo, a proteção contra corrosão e as estruturas de acesso forem tratados como decisões separadas. O Tubo de Ferro Dúctil para Projetos Municipais de Água funciona melhor quando esses elementos são especificados como um sistema integrado.

Resiliência à Pressão Durante a Operação Normal e Anormal

A pressão da água raramente é constante em uma rede municipal. Variações de elevação, ciclos de bombeamento, operação de válvulas, mudanças na demanda e desligamentos de emergência criam condições de pressão diferentes do valor nominal de projeto. O ferro dúctil possui uma estrutura de grafita que confere ao material maior tenacidade do que o ferro fundido quebradiço tradicional. Isso permite que o tubo resista à pressão interna, mantendo ao mesmo tempo certa capacidade de deformação sob carregamento externo ou tensão localizada do solo.

Portanto, a seleção da classe de pressão deve começar pelo envelope hidráulico real, e não por um único valor de pressão de operação. A pressão estática no ponto mais baixo de um traçado pode ser substancialmente maior do que a pressão próxima a um reservatório ou a uma zona elevada. A pressão transitória também requer atenção separada. Um fechamento rápido de válvula ou uma parada súbita de bomba pode gerar um surto de curta duração, mas suficientemente severo para comprometer juntas, conexões, contenções e ligações acessórias.

Aumentar a espessura da parede do tubo não substitui a análise das condições de surto. O corpo do tubo, a junta com anel de vedação e o conjunto de conexões com contenção respondem de forma diferente às forças transitórias. O projeto deve identificar onde a força muda de direção, onde válvulas de isolamento dividem uma zona de pressão e onde o ar pode entrar ou sair da linha. Esses locais frequentemente determinam se um sistema permanece estável durante um evento anormal.

O Desempenho das Juntas Controla Mais os Vazamentos do que a Aparência do Tubo

Um sistema de tubos de ferro dúctil normalmente utiliza configurações de juntas de encaixe ou mecânicas com anéis de vedação elastoméricos. A ponta lisa do tubo, a geometria da bolsa, o perfil da junta, a prática de lubrificação, a profundidade de inserção e a limpeza da junta afetam o desempenho da vedação. Uma junta que parece assentada externamente ainda pode estar comprometida por uma junta enrolada, revestimento danificado na extremidade lisa, sujeira na bolsa ou inserção incompleta.

O risco de vazamento aumenta quando as equipes tratam todas as juntas como idênticas. Traçados curvos, transições de declividade, comprimentos de tubo cortado, trechos com contenção e conexões próximas a câmaras exigem um controle de layout mais cuidadoso. As extremidades dos tubos devem ser alinhadas antes da execução da junta, em vez de serem puxadas para a posição por força excessiva. O desalinhamento transfere carga para a junta e pode reduzir sua capacidade de acomodar recalques posteriores.

As marcações de campo na ponta lisa são úteis somente quando correspondem ao projeto específico da junta e permanecem visíveis durante a instalação. Elas indicam a profundidade de inserção, mas não confirmam sozinhas a posição da junta. A inspeção deve incluir a bolsa limpa, o assentamento correto da junta, o lubrificante aprovado, a inserção alinhada e uma confirmação visual ao redor da junta após a montagem. Essa sequência evita muitos defeitos que são caros de localizar depois que a vala é reaterrada.

As Cargas Enterradas Exigem uma Resposta Específica para Cada Traçado

O tubo de ferro dúctil apresenta bom desempenho sob vias e áreas urbanizadas porque pode suportar carga externa significativa quando combinado com suporte de vala e reaterro adequados. No entanto, a mesma classe de tubo não se comportará de forma idêntica em todas as escavações. A condição do solo natural, a largura da vala, a profundidade de cobertura, a água subterrânea, o método de compactação e a carga do tráfego alteram o suporte fornecido ao tubo instalado.

Um leito de assentamento solto ou irregular pode criar carregamento pontual ao longo do corpo do tubo. Rochas superdimensionadas no preenchimento lateral podem danificar revestimentos externos ou impedir suporte uniforme. Em escavações úmidas, material fino pode migrar para vazios após a instalação, alterando o suporte do tubo depois que o teste inicial de pressão já foi aprovado. Essas são questões de instalação, mas tornam-se questões de confiabilidade de longo prazo porque a tubulação enterrada suporta carga por meio da interação com o solo circundante.

Em travessias e corredores restritos, o traçado deve ser analisado quanto a recalque diferencial. Um tubo que passa do solo natural para uma conexão estrutural, de vala aberta para uma camisa cravada ou por áreas com histórico de aterro diferente pode exigir um detalhe de transição. O objetivo não é simplesmente tornar o tubo rígido; é evitar concentrar o movimento em uma junta ou conexão.

A Proteção Contra Corrosão Deve Corresponder ao Ambiente Real do Solo

A resistência mecânica do ferro dúctil não elimina a necessidade de avaliar as condições de corrosão externa. A resistividade do solo, a umidade, os cloretos, os sulfatos, a exposição a correntes parasitas e o reaterro perturbado podem afetar o ambiente externo. Um traçado que parece uniforme em um desenho de utilidades pode atravessar solo natural, aterro importado, zonas de drenagem e sub-base de pavimento em uma curta distância.

As decisões de proteção devem basear-se nas condições do traçado, e não em uma suposição genérica de que todo solo enterrado é equivalente. Revestimentos externos, envelopamento de polietileno, manuseio cuidadoso da proteção aplicada em fábrica e materiais de reparo compatíveis servem, cada um, a uma finalidade diferente. Um revestimento danificado em uma extremidade cortada ou área raspada deve ser reparado antes do enterramento; o reaterro não restaurará uma barreira protetora.

O revestimento interno também merece coordenação com a qualidade da água e as condições operacionais. O revestimento selecionado deve ser adequado à água transportada, à velocidade prevista, ao regime de desinfecção e à necessidade de preservar uma superfície hidráulica limpa ao longo do tempo. Uma decisão de revestimento tomada separadamente das práticas de comissionamento pode causar problemas evitáveis, especialmente quando uma nova adutora fica exposta à estagnação prolongada antes de entrar em operação.

Conexões, Contenção e Pontos de Acesso Formam os Pontos Fracos do Sistema

Mudanças de direção, diâmetro ou percurso de fluxo geram empuxo. Curvas, tês, reduções, extremidades cegas, válvulas e ramais de hidrantes devem transferir essa força com segurança para o solo circundante ou por meio de um sistema de contenção projetado. Um erro comum é fornecer contenção apenas na curva mais evidente, ignorando válvulas adjacentes, trechos curtos ou conexões de ramal que podem se mover sob pressão.

Blocos de ancoragem exigem solo de apoio estável e não perturbado e não devem cobrir componentes que precisem de ajuste ou remoção futura. Quando a geometria da escavação, o solo inadequado ou o espaço limitado tornam o uso de blocos de ancoragem pouco confiável, juntas com contenção podem ser apropriadas. O comprimento de contenção deve ser calculado com base na pressão, na geometria da conexão, na resistência do solo e no desempenho nominal da junta específica; não deve ser escolhido repetindo um detalhe de outro traçado.

As estruturas de acesso também afetam a confiabilidade da tubulação. Câmaras de válvulas e poços de visita devem impedir que cargas superficiais, movimentação de quadros, drenagem e acesso para manutenção transfiram tensão não intencional às conexões enterradas. Quando as tampas fazem parte da configuração de acesso, um componente de ferro dúctil comoTampa de Bueiro de Ferro Dúctil4 deve ser coordenado com o quadro da câmara, o nível final da via e as condições de tráfego previstas, em vez de ser tratado como um item superficial isolado.

O Planejamento da Instalação Evita Atrasos que se Tornam Problemas de Qualidade

A entrega, o armazenamento e o sequenciamento das valas influenciam o sistema finalizado. Os tubos devem ser apoiados para evitar danos por impacto e não devem ser arrastados sobre superfícies abrasivas que possam danificar os revestimentos ou as extremidades de bolsa. As juntas precisam de armazenamento limpo e protegido; contaminação ou deformação antes da instalação pode afetar a consistência da vedação.

O corte de tubo de ferro dúctil requer uma extremidade limpa e perpendicular, com as rebarbas removidas. A extremidade cortada deve então receber a proteção especificada. Quando os cortes alteram o comprimento disponível da ponta lisa, o método de montagem e a referência de inserção precisam ser analisados antes de o tubo ser baixado na vala. Ajustes improvisados em campo frequentemente criam uma incompatibilidade entre o desenho, o detalhe de contenção e a geometria real da junta.

O teste hidrostático é mais útil quando tratado como uma etapa de diagnóstico, e não apenas como um evento de aceitação final. Testar após a montagem de trechos razoáveis permite investigar um vazamento ou junta deslocada enquanto a escavação permanece acessível. Antes do teste, os pontos de liberação de ar, as contenções temporárias de extremidade, as posições das válvulas e os procedimentos seguros de pressurização devem ser definidos. O ar aprisionado em uma adutora pode distorcer o comportamento do teste e introduzir riscos desnecessários de energia armazenada.

Uma distribuição municipal confiável é construída por meio dessas decisões integradas: avaliação realista da pressão, montagem controlada das juntas, instalação compatível com o solo, proteção contra corrosão específica para o traçado e conexões adequadamente contidas. O tubo de ferro dúctil fornece a base estrutural, enquanto a integração disciplinada do sistema determina se essa base proporcionará abastecimento de água estável durante sua vida operacional.
