Revestimentos Externos vs. Internos para Tubos: Proteção Confiável da Água Potável

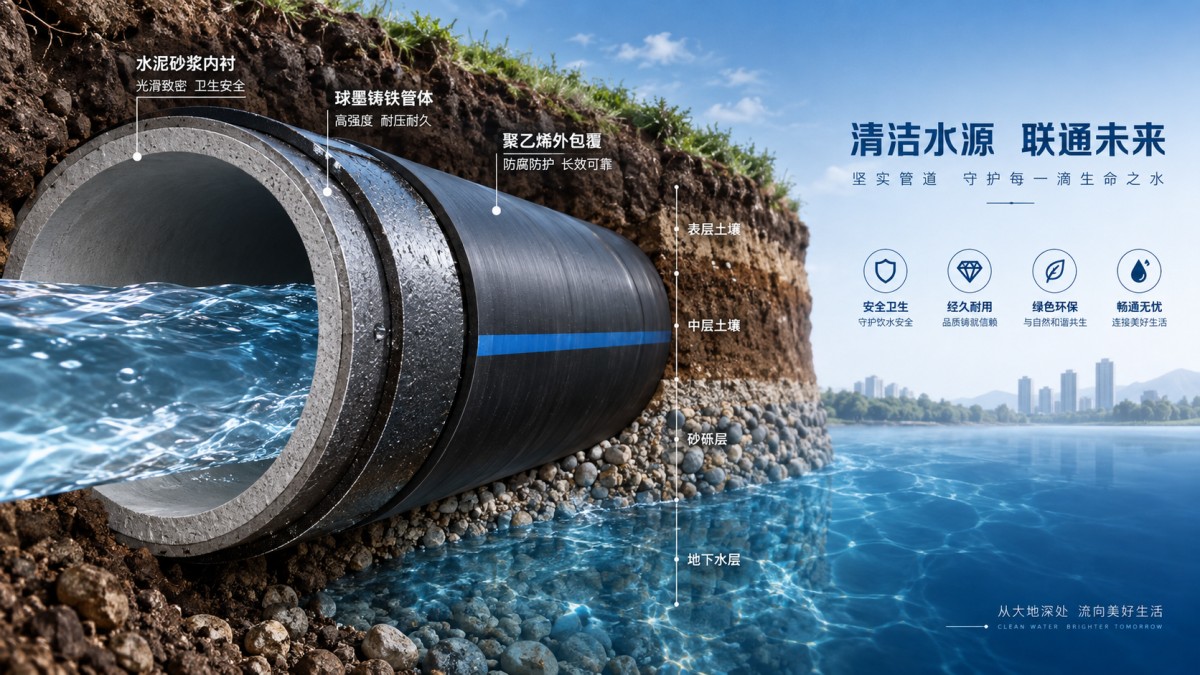

Para tubulações de água potável, as proteções externa e interna resolvem diferentes modos de falha e devem ser especificadas como um sistema coordenado. Os revestimentos externos protegem o ferro dúctil contra o solo circundante, águas subterrâneas, efeitos elétricos parasitas e danos de instalação. Os revestimentos internos protegem a qualidade da água transportada, preservam o desempenho hidráulico e limitam os produtos de corrosão no interior do tubo. Tratar uma camada como substituta da outra deixa uma lacuna na estratégia de proteção.

Para as equipes de qualidade e segurança, a questão prática não é simplesmente qual revestimento é “melhor”. É saber se a combinação selecionada corresponde à química real da água, ao ambiente do solo, às condições de armazenamento, ao método de união e à capacidade de inspeção do projeto. A escolha errada pode parecer visualmente aceitável na entrega, mas criar posteriormente problemas de qualidade da água ou de vida útil do ativo difíceis de diagnosticar.

O revestimento interno protege a superfície em contato com a água

O revestimento interno é a barreira para água potável. Sua finalidade é impedir que a parede do tubo reaja com a água e evitar a rugosidade que pode reduzir a capacidade de escoamento ou criar pontos de depósito. Em sistemas de tubos de ferro dúctil, o revestimento de argamassa de cimento é amplamente utilizado porque proporciona uma barreira alcalina entre a água e o substrato de ferro. Outros revestimentos podem ser selecionados quando a química da água, as condições operacionais ou as especificações do projeto exigirem um perfil de resistência diferente.

A decisão mais importante sobre o revestimento interno é determinada pela água, e não pelo ambiente externo de instalação. Água com características agressivas pode comprometer um revestimento por dissolução, amolecimento, alterações de permeabilidade ou ataque localizado em áreas danificadas. Um revestimento que apresenta bom desempenho com água tratada relativamente estável pode exigir uma avaliação mais rigorosa quando a água de origem varia, quando os processos de tratamento mudam ou quando a tubulação opera de forma intermitente.

Portanto, as verificações de qualidade devem ir além da confirmação de que há um revestimento presente. Os inspetores devem procurar continuidade, fissuras, baixa aderência, substrato exposto, áreas finas e danos em torno de extremidades cortadas ou modificações em campo. O manuseio dos tubos é relevante neste caso: impactos durante o descarregamento ou a instalação podem danificar um revestimento interno mesmo quando o revestimento externo aparenta estar intacto.

A proteção interna também deve ser considerada nas interfaces. Válvulas, conexões, ligações flangeadas, trechos de reparo e peças de transição podem introduzir diferentes materiais molhados na mesma tubulação. Quando um conjunto de isolamento inclui umaVálvula Hemisférica Excêntrica, a especificação deve verificar se as superfícies molhadas da válvula e qualquer sistema de revestimento aplicável são adequados para o mesmo serviço de água potável que o tubo de ferro dúctil adjacente. Somente o revestimento do tubo não pode controlar o desempenho de todos os componentes no percurso da água.

O revestimento externo é uma decisão relacionada à corrosão do solo

A proteção externa trata de uma exposição totalmente diferente. Depois de enterrado, o tubo de ferro dúctil pode encontrar solos com diferentes níveis de retenção de umidade, resistividade, teor de cloretos, teor de sulfatos, material orgânico, contaminação industrial ou interferência elétrica. Um revestimento externo padrão pode fornecer proteção durante o manuseio e proteção ambiental inicial, mas não se deve presumir automaticamente que seja suficiente para todas as condições de solo.

Entre os Tipos de Revestimento para Tubos de Ferro Dúctil comumente discutidos, os sistemas externos podem incluir camadas metálicas aplicadas em fábrica, camadas de acabamento e envolvimento suplementar de polietileno ou outras barreiras especificadas. Suas funções são diferentes. Um revestimento metálico pode fornecer proteção sacrificial e contribuir para a resistência à corrosão em condições enterradas comuns. Uma camada de acabamento pode melhorar a resistência ao manuseio e reduzir a deterioração da superfície. O envolvimento de polietileno cria uma separação física entre o tubo e o ambiente do solo quando o risco de corrosão externa requer controle adicional.

A escolha deve basear-se em uma avaliação do solo do projeto, e não em uma preferência genérica pelo revestimento mais espesso ou mais conhecido. A espessura por si só não determina a adequação. Um sistema de revestimento pode parecer robusto, mas ser vulnerável quando é cortado, arranhado, mal reparado ou instalado em uma condição de solo fora da faixa de serviço prevista. Por outro lado, um sistema bem selecionado pode perder grande parte de seu valor se o envolvimento estiver rasgado, as juntas permanecerem expostas ou o reaterro contiver material pontiagudo que danifique a camada de proteção.

Não confunda aparência com continuidade da proteção

Um erro comum de inspeção é avaliar a proteção interna e externa principalmente pela uniformidade visual na saída da fábrica. A avaliação visual é importante, mas não responde a várias questões que determinam a confiabilidade em campo: O revestimento foi devidamente curado? O revestimento está aderido ou aplicado de forma consistente? As extremidades cortadas estão protegidas de acordo com o projeto? A configuração de junta selecionada preservará o sistema de proteção após a montagem? Os danos foram identificados antes do fechamento da vala?

Para revestimentos externos, os locais mais vulneráveis costumam ser práticos, e não teóricos:

• extremidades dos tubos e áreas de ponta afetadas pelo manuseio ou corte em campo;
• áreas raspadas por equipamentos de elevação, roletes ou suportes de armazenamento inadequados;
• juntas nas quais sobreposições de envolvimento, fitas ou métodos de fechamento estão incompletos;
• conexões com acessórios, válvulas, câmaras e estruturas com diferentes condições de corrosão;
• trechos expostos a água estagnada, aterro contaminado ou possível influência de correntes parasitas.

Para revestimentos internos, a atenção deve se concentrar nos danos causados pelo transporte, corte, derivação, perfuração, montagem de juntas e limpeza. Os reparos em campo devem seguir o procedimento aplicável do projeto e ser compatíveis com o revestimento já aplicado. Um remendo improvisado que altere a química da superfície molhada ou libere material sob o fluxo pode gerar uma preocupação relacionada à água potável, mesmo que restaure a aparência visual da parede do tubo.

A especificação deve separar as duas funções de proteção

Uma especificação confiável declara separadamente os requisitos internos e externos. Combiná-los sob uma expressão ampla como “tubo de ferro dúctil protegido contra corrosão” pode gerar ambiguidade durante a aquisição e a inspeção. O requisito interno deve identificar o tipo de revestimento, o serviço de água pretendido, as expectativas quanto à condição da superfície, o tratamento das extremidades e dos reparos em campo, além dos critérios de aceitação relevantes. O requisito externo deve definir o sistema de revestimento ou envolvimento, a base ambiental para sua seleção, os danos permitidos, o método de reparo e os controles de instalação.

Essa separação é especialmente importante quando o tubo é fornecido com acessórios, vedações, válvulas e conexões fabricadas provenientes de mais de uma rota de produção. A compatibilidade dos materiais, o ajuste dimensional e o projeto hidráulico são necessários, mas os sistemas de proteção também devem estar alinhados. Por exemplo, uma tubulação pode ter um revestimento de tubo adequado, mas utilizar um acessório molhado sem proteção, ou pode utilizar envolvimento externo em tubos retos enquanto deixa conjuntos de acessórios de alto risco inadequadamente protegidos.

Os controles de instalação frequentemente determinam o resultado

Mesmo um sistema adequado aplicado em fábrica depende de disciplina em campo. Os tubos devem ser armazenados sobre suportes que evitem carga pontual e abrasão do revestimento. Os métodos de elevação devem evitar impactos e contato direto que possa lascar bordas ou raspar camadas de proteção. Antes do assentamento, as equipes devem inspecionar cada comprimento em vez de presumir que a condição entregue permaneceu inalterada.

Para tubos enterrados, a vala e o reaterro fazem parte do sistema de proteção. Pedras pontiagudas, detritos de construção, zonas saturadas e práticas inadequadas de compactação podem danificar revestimentos externos ou envolvimentos. Quando o envolvimento de polietileno for especificado, a continuidade nas sobreposições, fechamentos e penetrações merece inspeção explícita. Uma pequena abertura pode permitir que o ambiente do solo entre em contato com o tubo em uma área que deveria permanecer isolada.

No lado da água, os procedimentos de lavagem e comissionamento devem evitar a introdução de detritos que possam abrasar ou contaminar áreas de revestimento reparadas. As equipes de qualidade devem manter registros de quaisquer cortes em campo, reparos de revestimento interno, reparos de revestimento externo e desvios da especificação de proteção original. Esses registros tornam as investigações posteriores de integridade mais precisas e ajudam a distinguir uma questão de material de uma questão de instalação.

A decisão refere-se ao mapeamento de exposições, não a uma hierarquia universal de revestimentos

A proteção externa e interna dos tubos deve ser selecionada após o mapeamento de dois ambientes: a água que fluirá pelo sistema e o solo que o envolverá. Quando qualquer um dos ambientes for incerto ou variável, o projeto deverá definir como essa incerteza será gerenciada por meio de ensaios, margens de projeto, proteção suplementar ou controles de inspeção.

Para ativos de água potável, o melhor resultado geralmente é uma combinação especificada que possa ser verificada antes do enterramento e mantida durante a instalação. Os revestimentos internos protegem o aspecto de saúde pública e hidráulico da tubulação. Os revestimentos externos protegem o ativo enterrado contra o ambiente ao seu redor. Ambos exigem critérios de aceitação claros, práticas de reparo disciplinadas e tratamento consistente nas juntas e nos acessórios.
