Guia de Testes e Inspeção da Qualidade de Tubos de Ferro Dúctil K9

Nos projetos de tubulações de ferro dúctil, os problemas de qualidade raramente começam na vala. Normalmente, começam muito antes — durante a fusão, a fundição, o revestimento, o teste hidrostático ou até mesmo na etapa final de inspeção visual. Por isso, o controle de qualidade dos tubos de ferro dúctil K9 não é simplesmente uma etapa a ser marcada antes do envio. É o processo que determina se o tubo terá um desempenho confiável sob pressão, resistirá à corrosão ao longo do tempo e se encaixará corretamente durante a instalação.

Para compradores, empreiteiros e engenheiros, o desafio não é apenas encontrar um tubo identificado como “K9”. A verdadeira questão é saber se o produto foi fabricado e inspecionado com disciplina suficiente para atender às exigências de sistemas de água potável, redes municipais de distribuição e projetos de infraestrutura nos quais uma falha tem custos elevados. A Shanxi Datong Foundry Co.,Ltd., localizada no Chuandi Industrial Park, no condado de Zezhou, adota um modelo de produção integrado que combina os processos de fusão e fundição, além de produzir conexões e anéis de vedação de borracha. Essa integração é importante, pois o controle consistente das matérias-primas e a coordenação dos processos são fundamentais para garantir a qualidade confiável dos tubos de ferro dúctil.

Por que a inspeção de tubos K9 é mais importante do que muitos compradores imaginam

O tubo de ferro dúctil K9 é escolhido por uma razão: ele combina resistência, durabilidade e desempenho prático de instalação. No entanto, a designação, por si só, não garante uma qualidade uniforme entre diferentes fabricantes. Tubos que parecem aceitáveis externamente ainda podem apresentar problemas ocultos, como variação na espessura da parede, defeitos de fundição, dimensões inadequadas da bolsa, revestimento de zinco insuficiente ou revestimento interno de argamassa de cimento inconsistente.

Em condições reais de projeto, esses problemas podem resultar em vazamentos nas juntas, redução do desempenho hidráulico, corrosão prematura ou danos durante o manuseio antes mesmo de o tubo ser instalado. Por isso, a inspeção deve ser entendida como uma sequência de pontos de controle, e não como uma simples verificação final antes do carregamento.

O controle dos materiais começa antes de o tubo ganhar forma

A primeira camada do controle de qualidade começa com o próprio ferro fundido. Na fabricação de tubos de ferro dúctil, a composição química afeta diretamente a formação da grafita, a resistência mecânica, o alongamento e a estabilidade geral da fundição. Se a composição da fusão sair da faixa aceitável, os processos posteriores podem parecer normais, enquanto a estrutura interna do tubo revela uma situação diferente.

Um ambiente fabril integrado é especialmente útil nesse aspecto. Como a Shanxi Datong Foundry Co.,Ltd. combina fusão e fundição, as equipes de produção podem monitorar mais de perto os insumos e as condições do ferro fundido do que em cadeias de fornecimento fragmentadas. Isso ajuda a reduzir a variabilidade entre os lotes e favorece resultados mais estáveis de nodularização.

Nesta etapa, os fabricantes normalmente dão atenção especial a:

• Composição química do ferro fundido
• Nodularidade e distribuição da grafita
• Controle de impurezas que possam afetar a tenacidade ou a integridade da fundição
• Controle da temperatura antes da fundição

Para o comprador, isso pode parecer distante das decisões de aquisição, mas, na realidade, é um dos sinais mais claros da seriedade do fabricante. Um fornecedor capaz de explicar claramente o controle da fusão costuma ser mais confiável do que aquele que fala apenas da aparência do tubo acabado.

Inspeção dimensional: o teste discreto que evita atrasos no local da obra

Nem todo defeito é evidente. Às vezes, a maior interrupção em um projeto é causada por um tubo que está apenas ligeiramente fora da tolerância. As dimensões da bolsa e da ponta, a espessura da parede, o comprimento efetivo, a retilineidade e a circularidade influenciam a possibilidade de unir os tubos de forma rápida e segura no local da obra.

A inspeção dimensional é especialmente importante para tubos de ferro dúctil K9, pois a eficiência da instalação depende do encaixe preciso entre tubos, conexões e anéis de vedação de borracha. Uma incompatibilidade pode causar dificuldades de montagem, danos às juntas ou problemas de alinhamento que consomem mão de obra no local.

Esse também é um aspecto em que um fabricante que produz tubos e componentes relacionados possui uma vantagem operacional. A compatibilidade é mais fácil de gerenciar quando tubos, conexões e elementos de vedação são desenvolvidos dentro do mesmo sistema de fabricação, em vez de serem adquiridos de fornecedores independentes.

O teste de pressão hidrostática é indispensável

Se existe uma etapa de inspeção que os compradores nunca devem tratar com negligência, é o teste hidrostático. O teste de pressão confirma se o corpo do tubo consegue suportar a pressão interna sem vazamentos ou falhas estruturais. É um dos indicadores mais práticos da integridade da produção, pois revela problemas que uma inspeção visual, por si só, não consegue detectar.

Durante o teste hidrostático, cada tubo é submetido a uma pressão interna especificada durante um período definido. O objetivo não é apenas “ser aprovado” no teste, mas verificar se a fundição é íntegra e está livre de trincas ocultas, porosidade ou zonas frágeis. Os tubos destinados ao transporte de água e à infraestrutura municipal devem suportar repetidamente a pressão durante longos períodos de serviço; por isso, esse teste é fundamental para a confiança do comprador.

Ao discutir os testes de qualidade com um fornecedor, vale perguntar como os testes de pressão são realizados, como as falhas são tratadas e se os registros de inspeção podem ser rastreados por lote.

A inspeção da superfície e do revestimento está relacionada à vida útil, não à estética

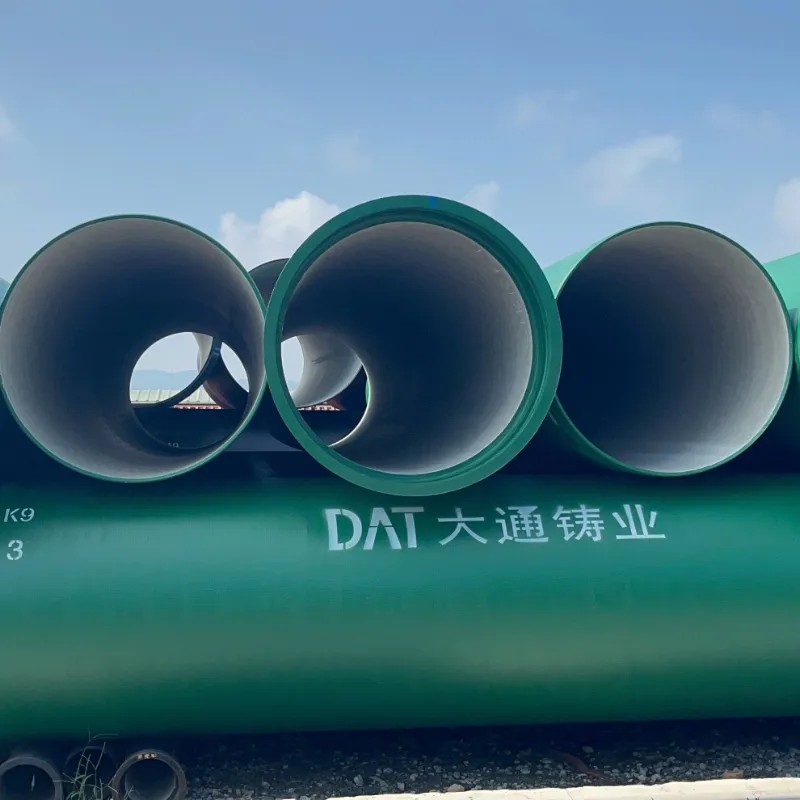

Um acabamento liso pode transmitir segurança, mas a inspeção da superfície deve ir além da aparência. Nos tubos de ferro dúctil, os sistemas de proteção externa e interna fazem parte da estratégia de vida útil do produto. Na parte externa, os compradores geralmente verificam a aplicação adequada de revestimento de zinco e betume ou de um acabamento equivalente. Na parte interna, a qualidade do revestimento de argamassa de cimento é importante para o desempenho do fluxo, a proteção da água e a resistência ao ataque interno.

A inspeção nessa etapa normalmente inclui a verificação de:

• Defeitos superficiais, como inclusões, trincas, juntas frias ou inclusões visíveis
• Uniformidade do revestimento externo
• Adesão e continuidade do revestimento interno
• Danos na bolsa, na ponta e nas extremidades do tubo

É um erro comum presumir que todas as imperfeições superficiais são inofensivas. Algumas são pequenas e podem ser reparadas; outras podem indicar problemas mais profundos de fundição ou manuseio. Uma equipe de inspeção disciplinada sabe diferenciá-las e aplica critérios de aceitação consistentes.

Os ensaios de propriedades mecânicas mostram como o tubo se comportará sob tensão

O tubo de ferro dúctil K9 é valorizado porque oferece resistência e um certo grau de ductilidade, o que o ajuda a suportar melhor as cargas de instalação e as condições de serviço do que materiais frágeis. Os ensaios mecânicos ajudam a confirmar se o tubo realmente apresenta esse comportamento esperado.

As verificações típicas incluem resistência à tração, alongamento e, quando aplicável, avaliação da dureza ou da microestrutura. Esses ensaios são importantes porque não se espera que o tubo apenas resista à pressão interna da água. Ele também deve suportar transporte, descarregamento, variações no leito de assentamento e eventuais cargas externas causadas pelo tráfego ou pelas condições do solo.

Para os compradores de projetos, os certificados de ensaio são úteis, mas compreender o que eles representam é ainda mais importante. Os números não devem ser analisados isoladamente. Eles devem fazer sentido no contexto da consistência do processo, da classe do tubo e das normas aplicáveis.

O desempenho das juntas e da vedação nunca deve ser deixado em segundo plano

Mesmo um tubo bem fundido pode apresentar desempenho inferior se o sistema de juntas não for devidamente controlado. Na prática, muitos problemas no local da obra estão relacionados à confiabilidade da vedação, e não à falha do corpo do tubo. Como a Shanxi Datong Foundry Co.,Ltd. também fabrica anéis de vedação de borracha, a compatibilidade das juntas pode ser gerenciada de forma mais coerente durante a produção e a inspeção.

Isso é importante para a força de inserção, a compressão da vedação, o desempenho de deflexão e a resistência a vazamentos após a instalação. Os compradores que avaliam um fornecedor devem prestar atenção à forma como as juntas são armazenadas, inspecionadas e compatibilizadas com a geometria da bolsa. Pequenas variações nessa etapa podem gerar problemas dispendiosos posteriormente.

Em sistemas de tubulação mais amplos, os componentes de controle de fluxo também exigem disciplina semelhante. Por exemplo, as equipes de aquisição que comparam válvulas e acessórios de linha podem avaliar produtos como a Válvula Hemisférica Excêntrica juntamente com a tubulação, para garantir que toda a rede seja construída com componentes confiáveis para suportar pressão, em vez de basear-se em decisões isoladas sobre cada produto.

Como avaliar um fabricante além do tubo de amostra

Uma amostra bem-acabada pode ser enganosa. O que os compradores realmente precisam entender é se o fabricante consegue manter a qualidade de forma consistente ao longo dos lotes de produção. Uma boa avaliação normalmente inclui algumas perguntas diretas:

• O processo de fusão é controlado internamente ou terceirizado?
• As etapas de fundição, revestimento e aplicação do revestimento interno podem ser rastreadas por lote?
• Quais ensaios dimensionais e hidrostáticos são realizados nos tubos acabados?
• Como os produtos não conformes são identificados e separados?
• O fornecedor consegue explicar claramente as normas de inspeção, sem usar linguagem vaga?

Essas perguntas geralmente revelam mais do que um folheto. Consistência, rastreabilidade e transparência dos processos costumam ser indicadores melhores do desempenho futuro do que alegações gerais de marketing.

Uma forma prática de interpretar os resultados da inspeção

Ao analisar um relatório de ensaio de fábrica ou uma documentação de inspeção, evite concentrar-se em apenas um item. Um tubo que atende aos requisitos químicos ou de resistência à tração, mas apresenta controle inadequado do revestimento ou inconsistência dimensional, ainda representa um risco para o projeto. Pense em camadas: integridade do material, geometria, resistência à pressão, qualidade do revestimento interno e compatibilidade da vedação atuam em conjunto.

Isso é especialmente relevante em aplicações de abastecimento municipal de água e infraestrutura, nas quais se espera que os tubos permaneçam em serviço por décadas. Um preço inicial mais baixo pode se tornar oneroso se a instalação for mais lenta, as taxas de vazamento aumentarem ou os ciclos de substituição ocorrerem cedo demais.

Portanto, os testes e as inspeções de qualidade não devem ser tratados como simples documentação anexada à remessa. Eles são evidências da seriedade com que o fabricante gerencia os riscos, desde o forno até a expedição final.

Para quem adquire tubos de ferro dúctil K9, a abordagem mais segura é procurar um fornecedor capaz de conectar cada etapa da produção a uma lógica clara de inspeção. É nesse ponto que a fabricação integrada demonstra seu real valor. Quando a fusão, a fundição, a produção de tubos, as conexões e a coordenação dos anéis de vedação são gerenciadas dentro de um único sistema, o controle de qualidade se torna menos reativo e mais integrado desde o início. E, nos projetos de tubulações, esse tipo de controle costuma ser o que diferencia um produto que simplesmente chega daquele que realmente apresenta desempenho.
