Solos corrosivos podem comprometer o desempenho a longo prazo de tubos de ferro dúctil para abastecimento de água, tornando a proteção externa uma parte essencial do projeto e da avaliação técnica da tubulação.
O sistema de proteção adequado depende das condições do traçado, da qualidade da instalação e da exposição elétrica. Nenhuma medição isolada do solo ou escolha de revestimento garante proteção adequada em todos os locais.
Os avaliadores técnicos devem analisar em conjunto a resistividade do solo, a umidade, os cloretos, os sulfatos e as correntes vagantes e, em seguida, selecionar medidas que tratem dos mecanismos reais de corrosão ao longo do traçado proposto.
O envolvimento com polietileno, os revestimentos externos adequados e a proteção catódica, quando justificada, podem contribuir para instalações duráveis. Sua eficácia depende de especificações claras, componentes compatíveis e práticas de construção verificáveis.
Uma avaliação bem fundamentada, portanto, relaciona a investigação do local à escolha da proteção, à aceitação da instalação e aos requisitos de manutenção. Essa abordagem favorece o fornecimento confiável de água e controla custos evitáveis ao longo do ciclo de vida.
Quais condições do solo justificam proteção anticorrosiva adicional?
Comece com uma investigação baseada no traçado, em vez de se limitar a uma única amostra. As condições do solo podem variar muito nas proximidades de canais de drenagem, terrenos recuperados, áreas industriais e zonas com aterro importado.
Meça a resistividade do solo por meio de métodos de campo ou de laboratório adequados, registrando as condições de umidade e a profundidade de amostragem. A baixa resistividade indica maior facilidade para o fluxo de corrente elétrica, mas, por si só, não permite prever a corrosão.
Inclua pH, potencial redox, sulfetos, umidade e condições das águas subterrâneas na avaliação. Cloretos e sulfatos fornecem contexto adicional, especialmente onde há águas subterrâneas salinas ou contaminação industrial.
Um alto teor de sulfatos, por si só, não comprova corrosão influenciada por microrganismos. A interpretação deve considerar a disponibilidade de oxigênio, os sulfetos, a matéria orgânica e outras evidências de condições favoráveis à atividade microbiana.
Investigue ciclos sazonais de umedecimento e secagem, valas com drenagem deficiente e transições entre diferentes tipos de solo. Essas condições podem criar células de aeração diferencial e corrosão localizada no ferro exposto.
Verifique a presença nas proximidades de sistemas de transporte em corrente contínua, instalações elétricas industriais e outras estruturas com proteção catódica. A exposição a correntes vagantes exige avaliação especializada, pois uma classificação convencional do solo pode não identificá-la.
Nos projetos aplicáveis, utilize a metodologia de avaliação do solo associada à ANSI/AWWA C105/A21.5. Confirme a edição especificada e os requisitos da concessionária local antes de aplicar as recomendações ao projeto.
Quando o envolvimento com polietileno é uma opção adequada?

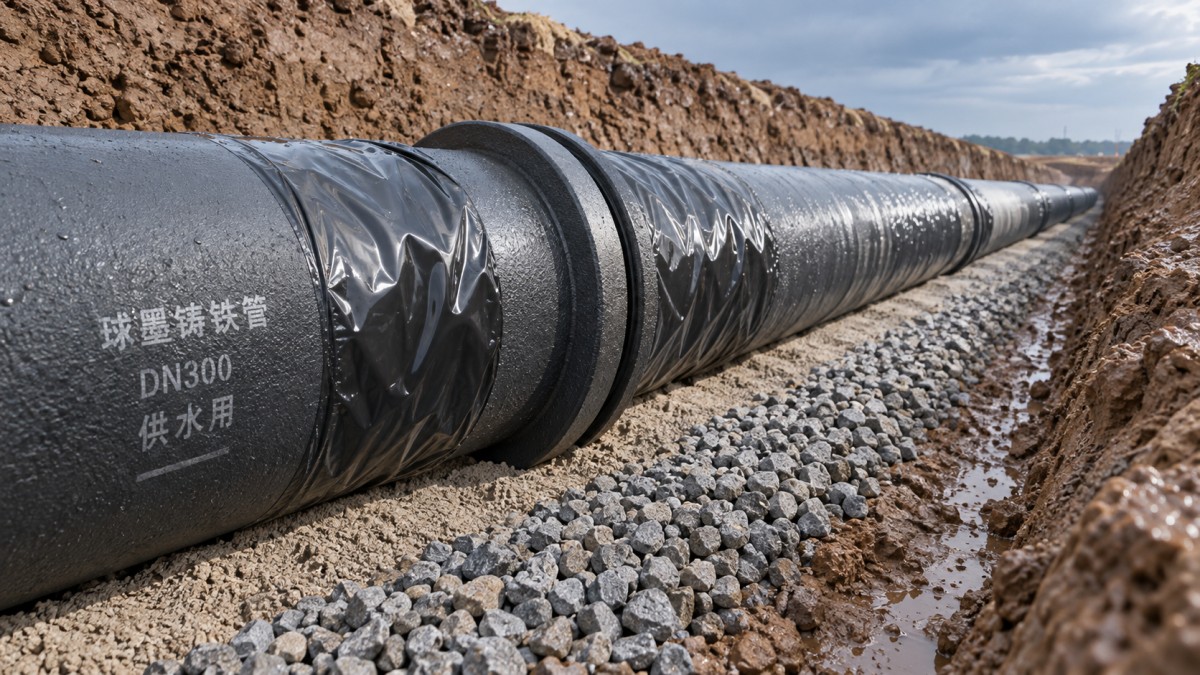

O envolvimento com polietileno é um método de proteção externa amplamente utilizado para tubulações de ferro dúctil em solos agressivos. Ele limita o contato direto com o solo e reduz a variabilidade ambiental.
Trata-se de um sistema de envolvimento solto, e não de um revestimento impermeável aderido. Pode haver infiltração de umidade, portanto o desempenho depende do envolvimento correto e da minimização de danos.
Avalie os materiais, a espessura, as dimensões e os procedimentos de instalação do envolvimento em relação à norma aplicável. Especifique o tratamento dos corpos dos tubos, juntas, conexões, válvulas e ramais de serviço antes do início da construção.
Durante a instalação, o filme deve permanecer próximo ao tubo, com o excesso de material dobrado adequadamente. Fixe as sobreposições e as extremidades conforme o procedimento especificado, sem esticar demais o material.
Repare rasgos e perfurações com materiais aprovados antes do reaterro. Dê atenção especial ao contato com cintas de içamento, à montagem de juntas, às operações de derivação e a objetos pontiagudos dentro da vala.
Quando houver correntes vagantes ou exposição excepcionalmente severa, solicite a avaliação de um especialista em corrosão. A seleção do envolvimento deve levar essas condições e a experiência operacional documentada da concessionária em consideração.
Como os avaliadores devem comparar sistemas de revestimento externo?
Diferencie uma camada de acabamento padrão de um sistema de proteção contra corrosão especificado. Não se deve atribuir a um revestimento cosmético fino um desempenho para o qual ele não foi projetado.
Dependendo das normas regionais e dos requisitos do projeto, as opções podem incluir sistemas à base de zinco, camadas de acabamento protetoras ou revestimentos dielétricos aderidos. Compare os sistemas completos, incluindo a preparação e os reparos.
Solicite evidências de adequação às condições de exposição previstas, incluindo aderência, resistência ao impacto, durabilidade durante o manuseio e compatibilidade com o envolvimento, quando a proteção combinada for especificada para o traçado da tubulação.
Defina a preparação da superfície, as condições de aplicação, a espessura do revestimento, os requisitos de cura e os métodos de inspeção. Os registros de qualidade da fábrica devem identificar o sistema fornecido e demonstrar conformidade com os critérios de aceitação do projeto.
Para tarefas de retificação industrial,Use máquina multifuncional oferece retificação eficiente e resultados consistentes; sua adequação à preparação da superfície do tubo deve ser validada separadamente em relação aos requisitos do revestimento.
Especifique como os danos ao revestimento em pontos de contato durante o transporte, nas juntas e em modificações feitas em campo serão reparados. Use procedimentos aprovados pelo fabricante e verifique a compatibilidade antes de aceitar componentes reparados.
Quando se aplicar o ensaio de descontinuidades a um revestimento dielétrico, especifique o método e a tensão adequados a esse sistema. Não presuma que todo acabamento externo exija o mesmo ensaio.
Quando a proteção catódica exige projeto especializado?
A proteção catódica pode ser adequada quando a avaliação identificar exposição severa, interferência elétrica ou requisitos específicos do projeto. Seu projeto deve levar em conta o comportamento elétrico da tubulação e a infraestrutura ao redor.
Juntas com gaxetas de borracha não garantem continuidade elétrica confiável. Portanto, o projeto de proteção pode exigir ligações elétricas intencionais, isolamento, pontos de teste e recursos para monitorar trechos individuais da tubulação.
Um especialista deve determinar se ânodos de sacrifício ou corrente impressa são adequados à instalação. A escolha depende da demanda de corrente, das condições do solo, das características do revestimento e da capacidade de monitoramento operacional.
Avalie a interação com serviços públicos metálicos próximos e sistemas de proteção existentes. Projetos mal coordenados podem gerar interferência, transferindo o risco de corrosão para outra estrutura ou trecho da tubulação.
Especifique as medições de comissionamento, os critérios de aceitação aplicáveis e os intervalos de inspeção. Evite aplicar limites de potencial genéricos sem considerar o ferro dúctil, o sistema de proteção selecionado e as condições de medição.
Se o envolvimento com polietileno e a proteção catódica forem propostos em conjunto, exija um projeto integrado. A distribuição da corrente e a eficácia do monitoramento devem ser avaliadas, e não presumidas com base no desempenho combinado.
O que a especificação de compra deve exigir de fato?
Converta a avaliação de corrosão em requisitos para cada trecho do traçado. Indique o sistema de proteção, as normas pertinentes, as responsabilidades de inspeção, os procedimentos de reparo e os registros exigidos antes da aceitação.
Mantenha a proteção contra corrosão externa separada dos requisitos para contato interno com a água. Os revestimentos internos e os materiais de vedação devem atender separadamente aos requisitos de aprovação para água potável e de compatibilidade com o serviço do projeto.
A Shanxi Datong Foundry Co., Ltd., localizada no Parque Industrial de Chuandi, no Condado de Zezhou, fabrica tubos de ferro dúctil, conexões e anéis de vedação de borracha por meio de processos integrados de fundição e fusão.
Ao avaliar esse fornecedor, solicite documentação específica do projeto sobre dimensões, propriedades mecânicas, juntas, revestimento interno e proteção externa. O escopo de fabricação, por si só, não comprova conformidade com todos os requisitos do projeto.
Peça aos fornecedores que identifiquem a cobertura de proteção em torno das conexões e dos acessórios, incluindo os detalhes da montagem em campo. Essas interfaces merecem atenção, pois uma cobertura incompleta pode comprometer uma proteção adequada do corpo do tubo.
Exija rastreabilidade entre os componentes entregues, os registros de inspeção e as especificações aprovadas. Resolva as substituições antes da instalação, principalmente quando forem propostos no local revestimentos, materiais de envolvimento ou produtos de reparo alternativos.
Quais verificações de construção mais influenciam o desempenho a longo prazo?
Inspecione os materiais entregues para identificar danos ao revestimento, defeitos no filme e problemas de manuseio antes de baixar o tubo para a vala. Registre as deficiências e faça os reparos aprovados enquanto o acesso ainda for fácil.
Verifique o leito de assentamento e o reaterro inicial em relação ao projeto. Remova detritos e controle partículas pontiagudas que possam danificar a proteção durante o posicionamento, a compactação ou a movimentação posterior do tubo.
Inspecione juntas, conexões, dispositivos de ancoragem e ramais de serviço antes de cobri-los. Confirme que o envolvimento, os reparos do revestimento e as conexões elétricas correspondem aos desenhos e procedimentos de instalação aprovados.
Estabeleça pontos de inspeção obrigatórios antes do reaterro de trechos críticos. Fotografias, registros de reparo e referências de localização fornecem evidências úteis quando as equipes de manutenção investigam um problema localizado na tubulação.
O ensaio de pressão confirma a integridade hidráulica durante o comissionamento; não demonstra a adequação da proteção externa contra corrosão. A aceitação deve incluir as inspeções separadas exigidas pelo sistema selecionado.
Como deve ser tomada a decisão final sobre a proteção?
Compare as opções considerando o custo de instalação, o esforço de inspeção, a manutenção prevista e as consequências de uma falha. Inclua escavação, interrupção do serviço, restauração das vias e restrições de acesso na avaliação econômica.
Um custo inicial mais alto para a proteção pode ser justificável em travessias críticas ou locais onde os reparos sejam difíceis. Aplique medidas mais rigorosas quando as evidências e as consequências de uma falha justificarem o investimento.
Evite prometer uma vida útil fixa com base apenas no nome do revestimento ou na classificação do solo. A durabilidade depende da exposição, das premissas de projeto, da qualidade da construção e das condições operacionais ao longo do tempo.
A especificação mais sólida para tubos de ferro dúctil destinados ao abastecimento de água relaciona os riscos de corrosão documentados a requisitos de proteção mensuráveis e, em seguida, verifica esses requisitos durante a aquisição e a instalação.
Selecione o envolvimento, os revestimentos e a proteção elétrica especializada com base nas evidências do local. Essa decisão oferece aos avaliadores técnicos uma base prática para aprovação, planejamento do ciclo de vida e serviço confiável.
