Compreender os Requisitos da EN 545 para Tubos de Ferro Fundido Dúctil em Redes de Água Potável

Para profissionais de controlo de qualidade e segurança, a conformidade dos tubos de ferro dúctil com a EN 545 é uma salvaguarda prática para a qualidade da água potável, a fiabilidade da rede e a responsabilização do projeto.

A norma não é apenas uma especificação de material. Ela estabelece uma estrutura de verificação que abrange o desempenho dos tubos, os controlos de fábrica, os sistemas de proteção, as juntas, as marcações, a documentação e os ensaios de aceitação.

Quando as equipas de compras tratam a EN 545 como uma lista de verificação em vez de um sistema integrado, riscos ocultos podem entrar no projeto através de componentes incompatíveis ou de evidências de inspeção insuficientes.

A conclusão mais importante é simples: os tubos conformes devem ser avaliados como um produto completo de tubagem sob pressão, e não apenas pela espessura da parede, preço ou diâmetro nominal.

Por conseguinte, as equipas de qualidade devem confirmar a edição aplicável da EN 545, os requisitos específicos do projeto, as capacidades do fornecedor e os registos rastreáveis de inspeção antes de autorizar os produtos para instalação.

Esta abordagem reduz a probabilidade de falhas de revestimento, fugas, preocupações com a contaminação da água, corrosão prematura e disputas sobre se os materiais fornecidos cumprem os requisitos contratuais para água potável.

O que a EN 545 exige de uma tubagem de água potável

A EN 545 especifica tubos, acessórios, componentes e juntas de ferro dúctil destinados a tubagens de água. O seu foco inclui o desempenho em serviço sob pressão interna e condições operacionais.

Para redes de água potável, a norma ajuda os compradores a definir expectativas técnicas consistentes, nas quais os tubos devem resistir à pressão, às cargas do solo, aos danos de manuseamento, à corrosão e às tensões operacionais de longo prazo.

Também estabelece terminologia e requisitos comuns que permitem a municípios, empreiteiros, consultores e fabricantes comparar produtos utilizando critérios de aceitação documentados e repetíveis.

No entanto, a conformidade com a EN 545, por si só, não substitui a especificação do projeto. Os regulamentos locais de água, as normas das entidades gestoras, as condições do solo, as classes de pressão e os métodos de instalação podem acrescentar requisitos.

O pessoal de qualidade deve rever o conjunto completo de documentação de aquisição, assegurando o alinhamento entre a classe do tubo, o diâmetro, o tipo de junta, o revestimento interno, o revestimento externo, os acessórios, as juntas de vedação e as obrigações de ensaio.

Uma declaração do fornecedor sem registos de suporte é insuficiente. O comprador deve poder associar cada lote de produto entregue a evidências definidas de produção, inspeção e conformidade.

Qualidade do material: verifique o ferro dúctil antes de avaliar o acabamento superficial

O ferro dúctil proporciona a resistência e a tenacidade necessárias para infraestruturas de água enterradas, mas estes benefícios dependem de uma composição química controlada, tratamento metalúrgico e consistência da fundição.

Os requisitos da EN 545 para tubos de ferro dúctil abordam características mecânicas que demonstram que o material pode suportar cargas normais de serviço, manuseamento durante a instalação e determinadas condições de movimentação do solo.

Os inspetores de qualidade devem solicitar evidências de ensaio de resistência à tração, alongamento e outras propriedades mecânicas exigidas. Estes valores devem corresponder ao produto fornecido e ao lote de produção.

A aparência visual não pode comprovar a conformidade metalúrgica. Um tubo de aspeto liso pode ainda apresentar defeitos internos, propriedades de material inadequadas ou controlo de processo insuficiente que afete a fiabilidade em serviço.

Os planos de inspeção devem incluir a revisão dos registos de fusão, métodos de amostragem para ensaios, frequência de ensaios, calibração dos equipamentos de laboratório e procedimentos para o tratamento de peças fundidas não conformes.

A rastreabilidade é particularmente importante quando os projetos envolvem vários tamanhos ou classes de pressão. Marcações claras e identificação de lotes evitam a mistura acidental de produtos com especificações diferentes.

As dimensões, a classe de pressão e a espessura da parede exigem verificações ao nível do projeto

As dimensões dos tubos influenciam a compatibilidade das juntas, a capacidade hidráulica, as folgas de instalação, o dimensionamento dos maciços de ancoragem e a capacidade do tubo para suportar pressão interna e cargas externas.

Não presuma que uma maior espessura de parede significa automaticamente um produto adequado. A classe de pressão selecionada deve corresponder à pressão de operação, à sobrepressão transitória, à profundidade de instalação e às premissas de projeto.

Os inspetores devem comparar o diâmetro nominal, o diâmetro exterior, o comprimento útil, a geometria da bolsa e as tolerâncias de espessura de parede com os desenhos aprovados e os requisitos relevantes da EN 545.

A verificação dimensional deve utilizar instrumentos calibrados e frequências de amostragem definidas. Medições efetuadas apenas numa extremidade visível do tubo não podem estabelecer a conformidade de todo o lote.

É necessária atenção especial nas pontas lisas e nas bolsas, onde o desvio dimensional pode comprometer a montagem da junta, o assentamento da junta de vedação, a profundidade de inserção e a estanqueidade final.

Quando se aplica construção sem vala, as condições de carga diferem da instalação convencional em vala aberta. Produtos comoTubos de ferro dúctil personalizados para cravação devem ser avaliados em função do projeto específico de cravação.

As forças de cravação, as tolerâncias de alinhamento, as estações intermédias, os métodos de lubrificação e as condições do terreno podem exigir verificações de engenharia adicionais para além da aceitação dimensional normal de tubos de água.

Os revestimentos internos protegem a qualidade da água e o desempenho hidráulico

O revestimento interno é uma preocupação importante do controlo de qualidade porque separa a água potável transportada do substrato de ferro e contribui para um desempenho hidráulico estável ao longo do tempo.

O revestimento de argamassa de cimento é amplamente utilizado em tubos de ferro dúctil para água potável. A sua qualidade depende da aplicação correta, espessura, cura, continuidade superficial e resistência a danos.

Os inspetores devem procurar cobertura incompleta, fissuras, áreas moles, fraca aderência, rugosidade excessiva ou danos em redor das extremidades dos tubos que possam exigir reparação antes da instalação.

O revestimento aprovado deve ser compatível com a composição química esperada da água. Condições de água agressiva podem exigir um sistema de revestimento diferente ou medidas de proteção adicionais.

Os documentos do projeto devem identificar se o material de revestimento possui as aprovações adequadas para contacto com água potável no mercado de destino e no âmbito regulamentar declarado pela entidade gestora.

O manuseamento em campo é igualmente importante. Deixar cair tubos, arrastar pontas lisas ou utilizar equipamentos de elevação inadequados pode danificar o revestimento interno após a inspeção de fábrica já ter sido concluída.

Por isso, as inspeções de receção devem incluir verificações visuais internas representativas, documentação fotográfica e um processo claro para avaliar e reparar danos localizados aceitáveis.

Os revestimentos externos devem corresponder às condições do solo e de instalação

A proteção externa evita a corrosão do corpo do tubo em contacto com o solo, águas subterrâneas, material de aterro e condições ambientais potencialmente corrosivas durante toda a sua vida útil.

A EN 545 normalmente aborda sistemas de revestimento externo, mas a seleção adequada depende do local. Solos normais e solos altamente agressivos não apresentam riscos idênticos.

As equipas de qualidade e segurança devem rever a investigação do solo, os dados de resistividade, as condições de humidade, o risco de correntes parasitas, a exposição a cloretos e a política de corrosão da entidade gestora antes de aprovar os sistemas de proteção.

As verificações de aceitação comuns incluem cobertura, continuidade, uniformidade, aderência, espessura do revestimento quando aplicável e ausência de metal exposto, bolhas, riscos graves ou danos de manuseamento.

O revestimento com manga de polietileno ou sistemas de revestimento reforçado podem ser especificados como proteção adicional. A sua eficácia depende fortemente da instalação correta e da prevenção de rasgos ou folgas.

Os inspetores de obra devem documentar as reparações do revestimento antes do enterramento. Depois de o tubo ser recoberto, os defeitos são difíceis de identificar e dispendiosos de corrigir.

Juntas, anéis de vedação de borracha e acessórios são controlos críticos contra fugas

Um corpo de tubo conforme não pode compensar uma junta selecionada ou instalada incorretamente. O desempenho das juntas é essencial para a prevenção de fugas, a higiene e a resiliência da rede.

Os sistemas de tubos de ferro dúctil EN 545 utilizam habitualmente juntas flexíveis de encaixe, mas os requisitos do projeto também podem incluir ligações com travamento, flangeadas, mecânicas ou outras ligações especializadas.

Os anéis de vedação de borracha devem ser compatíveis com o serviço de água potável e com o desenho da junta. Verifique o tipo, tamanho, condição de armazenamento, certificação e rastreabilidade de fabrico da junta de vedação.

Antes da montagem, as equipas devem limpar as bolsas, as pontas lisas e as ranhuras das juntas de vedação. Sujidade, pedras, excesso de lubrificante ou superfícies danificadas podem impedir o assentamento correto da junta de vedação.

Os inspetores devem confirmar as marcas de inserção, a deflexão admissível da junta, a prática de lubrificação e o alinhamento. Uma deflexão excessiva pode criar concentrações de tensão ou comprometer o desempenho de vedação ao longo do tempo.

Os acessórios exigem o mesmo nível de controlo que os tubos. Uma incompatibilidade na classe de pressão, revestimento externo, revestimento interno, furação de flange ou geometria da junta pode criar um ponto fraco.

A documentação de receção deve identificar os acessórios separadamente, em vez de os tratar como componentes menores. Frequentemente representam os componentes mais complexos numa rede de distribuição.

Os ensaios de fábrica, as marcações e a documentação devem ser auditáveis

Os ensaios verificam que os controlos de fabrico se traduzem em produtos fiáveis. Os profissionais de qualidade devem compreender tanto os ensaios exigidos como os registos que comprovam a sua realização.

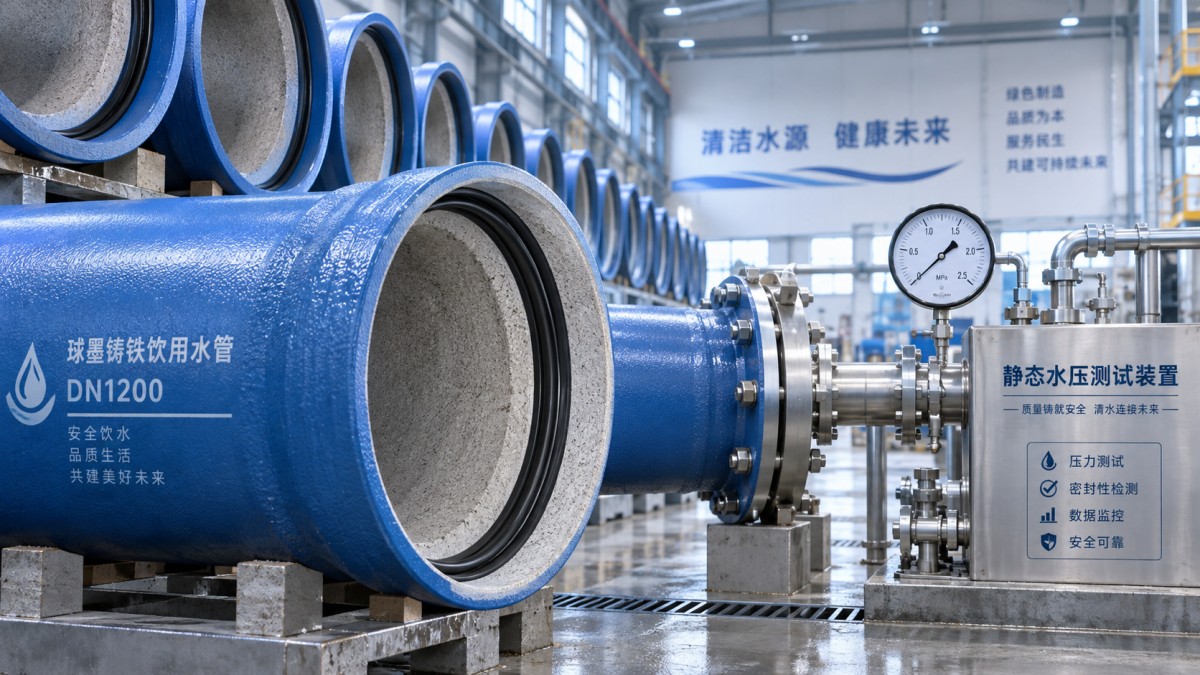

O ensaio hidrostático de pressão é um controlo fundamental para identificar fugas ou fragilidade estrutural antes do envio. Os parâmetros do ensaio devem ser rastreáveis ao tamanho e à classe do tubo.

Os registos de inspeção também devem abranger o exame visual, as verificações dimensionais, os controlos dos revestimentos interno e externo, os ensaios mecânicos e quaisquer atividades aplicáveis de verificação de juntas ou anéis de vedação.

Cada tubo deve ter marcações de identificação duráveis que apoiem a inspeção de receção. As marcações normalmente ajudam a confirmar a identidade do fabricante, a referência da norma, o diâmetro, a classe e a rastreabilidade da produção.

A revisão da documentação deve comparar os requisitos da ordem de compra com certificados, relatórios de ensaio, listas de embalagem e marcações reais dos produtos. As inconsistências devem desencadear quarentena e esclarecimento.

As avaliações da qualidade do fornecedor são mais fiáveis quando examinam a capacidade do processo, os controlos de calibração, a competência do pessoal, o histórico de ações corretivas e o controlo de materiais subcontratados.

Um fluxo de trabalho prático para inspeção de receção e instalação

Na entrega, verifique primeiro as quantidades, a identificação dos produtos, o estado visível e a integridade da documentação. Separe os itens danificados ou questionáveis antes que possam ser entregues às equipas de instalação.

Utilize um plano de amostragem baseado no risco para dimensões, condição do revestimento externo, integridade do revestimento interno, identificação das juntas de vedação e marcações. Aumente a amostragem quando os lotes, fornecedores ou condições de transporte mudarem.

Registe as não conformidades com fotografias, identificação do tubo, localização, descrição e disposição. Evidências claras apoiam as discussões com o fornecedor e impedem a utilização não autorizada de materiais rejeitados.

Antes da instalação na vala, confirme que a escavação, a cama de assentamento, o equipamento de elevação e os métodos de manuseamento seguem a declaração de método aprovada e não danificam os sistemas de proteção.

Durante a execução das juntas, verifique a limpeza, a colocação da junta de vedação, a lubrificação, o alinhamento e a profundidade de inserção. Durante os ensaios de pressão, monitorize a pressão de ensaio, a duração, as observações de fugas e os controlos de segurança.

Os registos finais de entrega devem incluir os locais instalados, a rastreabilidade dos tubos e acessórios, os resultados dos ensaios de pressão, os registos de reparação, as evidências de desinfeção quando exigidas e os desvios aprovados.

Conclusão: trate a conformidade com a EN 545 como um sistema de qualidade controlado

Para redes de água potável, a seleção de tubos de ferro dúctil EN 545 deve basear-se na qualidade verificada do material, nas dimensões, nos sistemas de proteção, na integridade das juntas e em evidências documentadas de ensaio.

O resultado de qualidade mais sólido resulta da integração da aprovação de fábrica, inspeção de receção, supervisão da instalação e registos finais num único processo de controlo rastreável.

Quando estas verificações são aplicadas de forma consistente, as equipas de qualidade e segurança podem tomar decisões de aceitação justificáveis, protegendo simultaneamente a saúde pública, reduzindo o risco de fugas e apoiando o desempenho da rede a longo prazo.
